Aanwijzingen voor de geïntegreerde inbouw

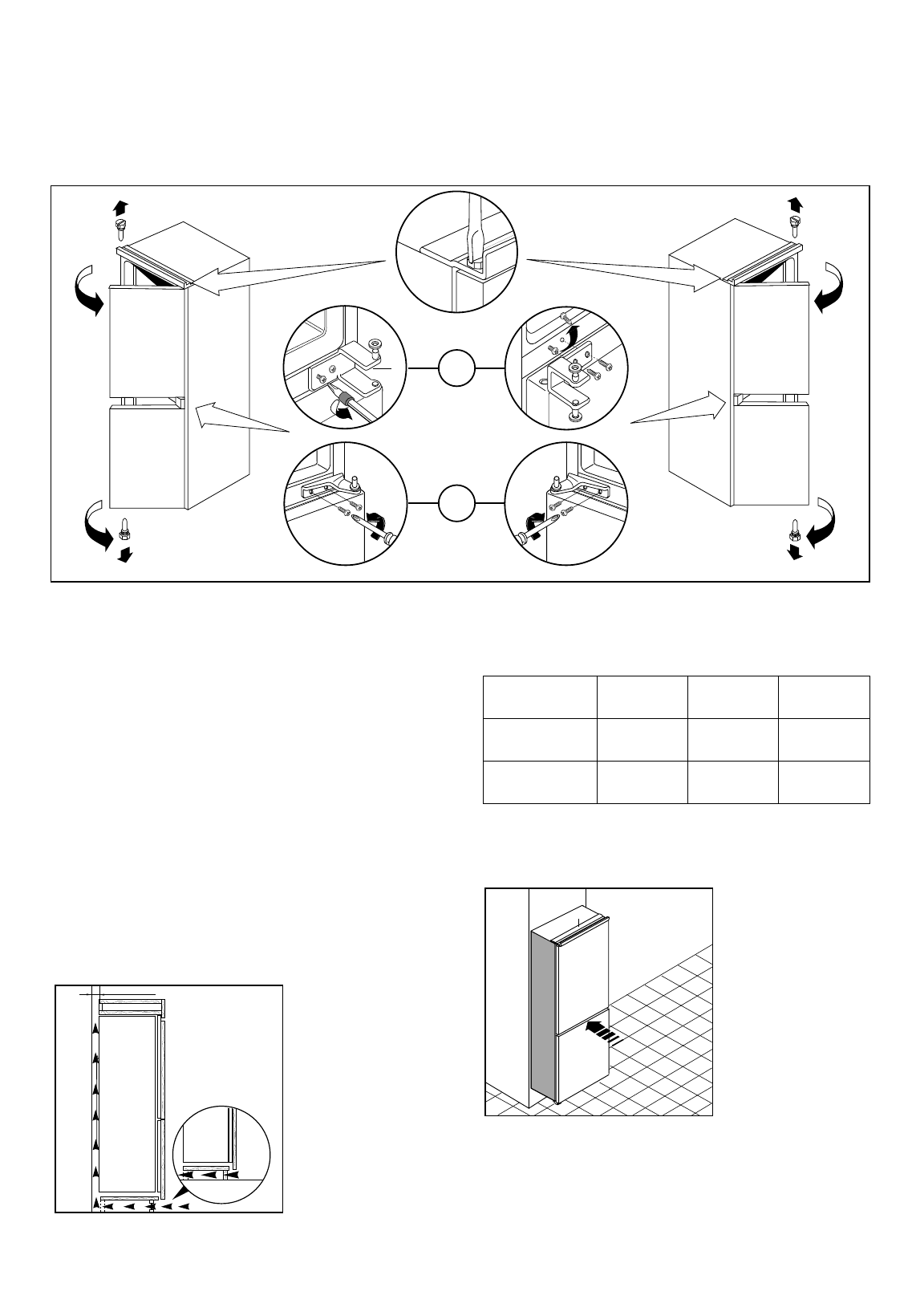

Het wijzigen van de deurdraairichting
(Fig. 1)
Fig. 1
P
P1
P1
P
D544
A
1
2
Opening naar rechts
Verwijder de vijzen (P) en (P1) op de linkerkant.
Opening naar links
Verwijder (P) aan beide kanten. Neem de deur af.
Demonteer de middenste scharnier (A) en monteer
op de andere kant. Monteer de deur en (P) op de
linkerkant. Demonteer (P1) op de rechterkant.
Middenste scharnier 1 - Modell IK328-4-2T,
Middenste scharnier 2 - Modell IK259-4-2T.
Om veiligheidsredenen moet de ventilatie zodanig
zijn als aangegeven in Fig. 2.
Attentie: zorg ervoor dat de ventilatie openingen tijdens
gebruik niet worden afgedekt.
Fig. 2
D027
50-min. cm
2
200
min.
cm
2
200
Afmetingen van de nis
Schuif het apparaat in de nis tot de scharnierlijst
(A) met de voorkant van plafond en bodem van de
kast aanlijnt.
Fig. 3
Model Nishoogte Nisdiepte Nisbreedte
IK 259-4-2T 1446 mm 550 mm 560 mm
IK 328-4-2T 1780 mm 550 mm 560 mm
A
