User manual

Nous vous recommandons de noter ces informations ici :
Modèle (MOD.) .........................................
Référence du produit (PNC) .........................................
Numéro de série (S.N.) .........................................
INSTALLATION
AVERTISSEMENT! Reportez-
vous aux chapitres concernant
la sécurité.

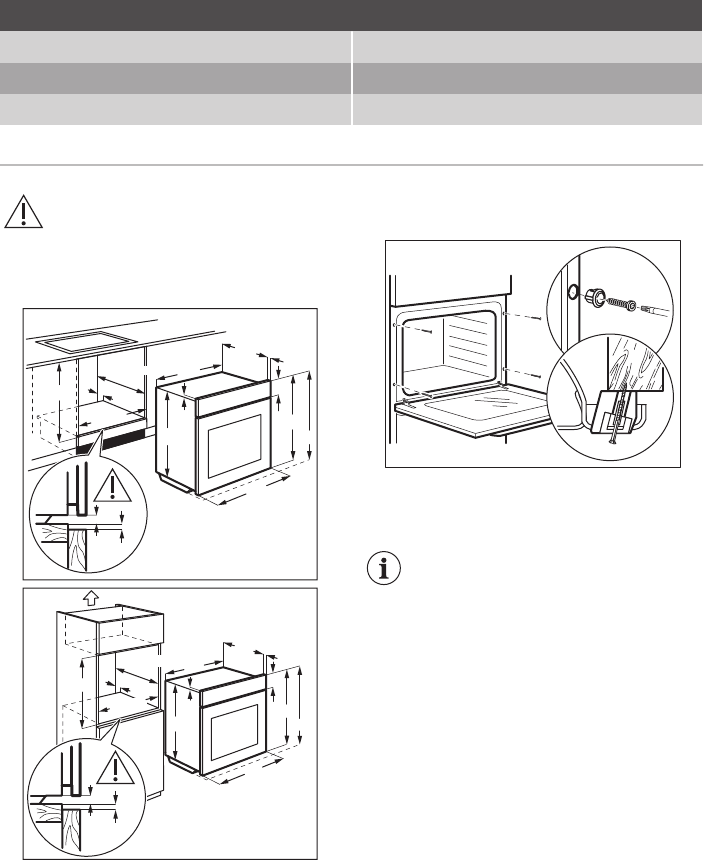

Encastrement
16
573
21548
min. 550
20
600
min. 560
558
589
114
594
595 +/-1
3
5
558
21548
min. 550
20
589
114
16
573
590
min. 560
594
3
5
595 +/-1
Fixation de l'appareil au meuble
A
B
Installation électrique
Le fabricant ne pourra être tenu
pour responsable si vous ne
respectez pas les précautions
de sécurité du chapitre
« Consignes de sécurité ».
Cet appareil est fourni avec une fiche et un
câble d'alimentation.
Câble
Types de câbles compatibles pour
l'installation ou le remplacement :
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
Pour la section du câble, consultez la
puissance totale sur la plaque signalétique.
Vous pouvez également consulter le
tableau :
