User manual

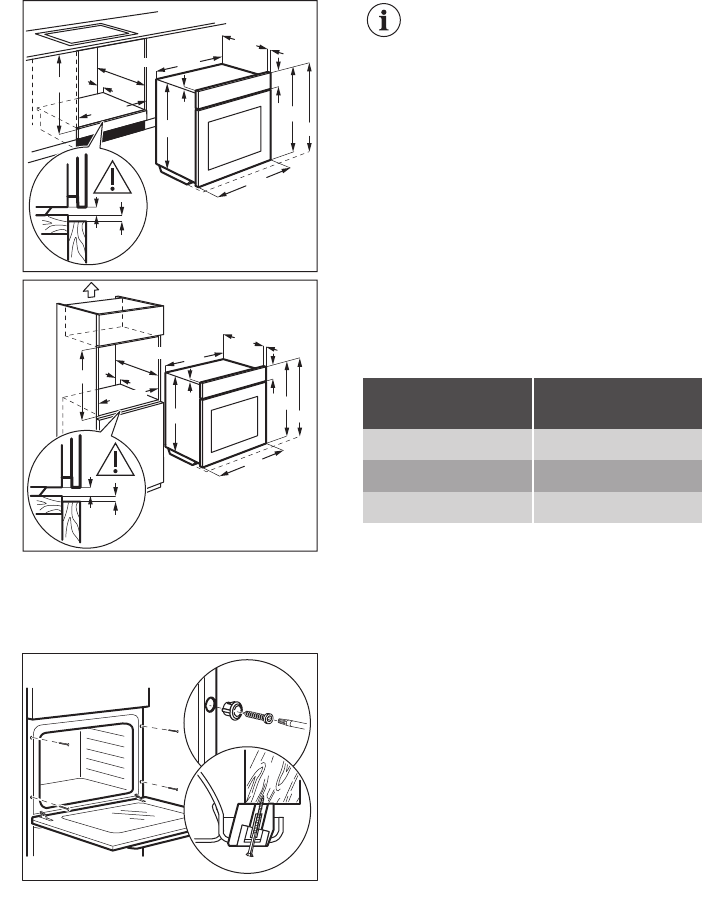

Inbouw
16
573
21548
min. 550
20
600
min. 560
558
589
114
594
595 +/-1
3
5
558
21548
min. 550
20
589
114
16
573
590
min. 560
594
3
5
595 +/-1
Bevestiging van het apparaat
aan het kastje
A
B
Elektrische installatie
De fabrikant is niet
verantwoordelijk indien u deze
veiligheidsmaatregelen uit
hoofdstuk 'Veiligheidsinformatie'
niet opvolgt.
Dit apparaat wordt geleverd met stekker en
netsnoer.
Kabel
Kabeltypes die van toepassing zijn op de
installatie of vervanging:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
Voor het deel van de kabel raadpleegt u het
totale vermogen op het typeplaatje. U kunt
ook de tabel raadplegen:
Totaal vermogen
(W)
Deel van de kabel
(mm²)
maximaal 1380 3 x 0.75
maximaal 2300 3 x 1
maximaal 3680 3 x 1.5
De aardekabel (groene/gele kabel) moet 2
cm langer zijn dan de fase- en neutrale
kabels (blauwe en bruine kabels).
