User manual

Wij adviseren u om de gegevens hier te noteren:
Serienummer (S.N.) .........................................

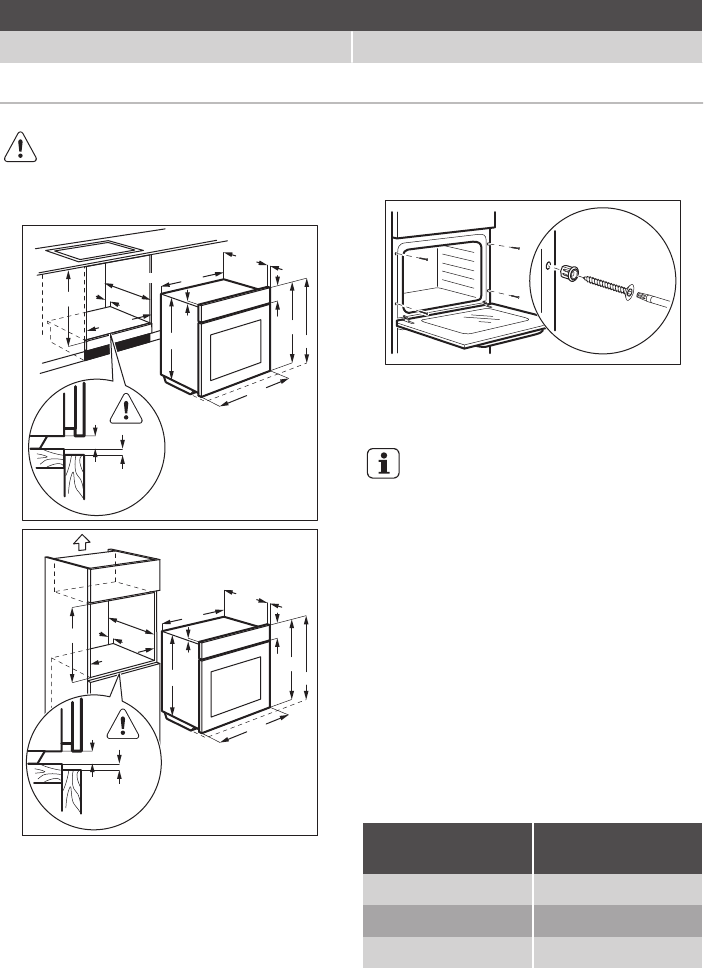

MONTAGE
WAARSCHUWING! Raadpleeg
de hoofdstukken Veiligheid.
Inbouw
589
598
594
114
19
21540
570
558
min. 550
20
600
min. 560
3
9
min. 550
20
590
min. 560
589
598
594
114
19
21540
570
558
3
9
Bevestiging van het apparaat
aan het kastje
A
B
Elektrische installatie
De fabrikant is niet
verantwoordelijk indien u deze
veiligheidsmaatregelen uit
hoofdstuk 'Veiligheidsinformatie'
niet opvolgt.
Dit apparaat wordt geleverd met stekker en
netsnoer.
Kabel
Kabeltypes die van toepassing zijn op de
installatie of vervanging:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
Voor het deel van de kabel raadpleegt u het
totale vermogen op het typeplaatje. U kunt
ook de tabel raadplegen:
Totaal vermogen
(W)
Deel van de kabel
(mm²)
maximaal 1.380 3 x 0,75
maximaal 2.300 3 x 1
maximaal 3.680 3 x 1,5
