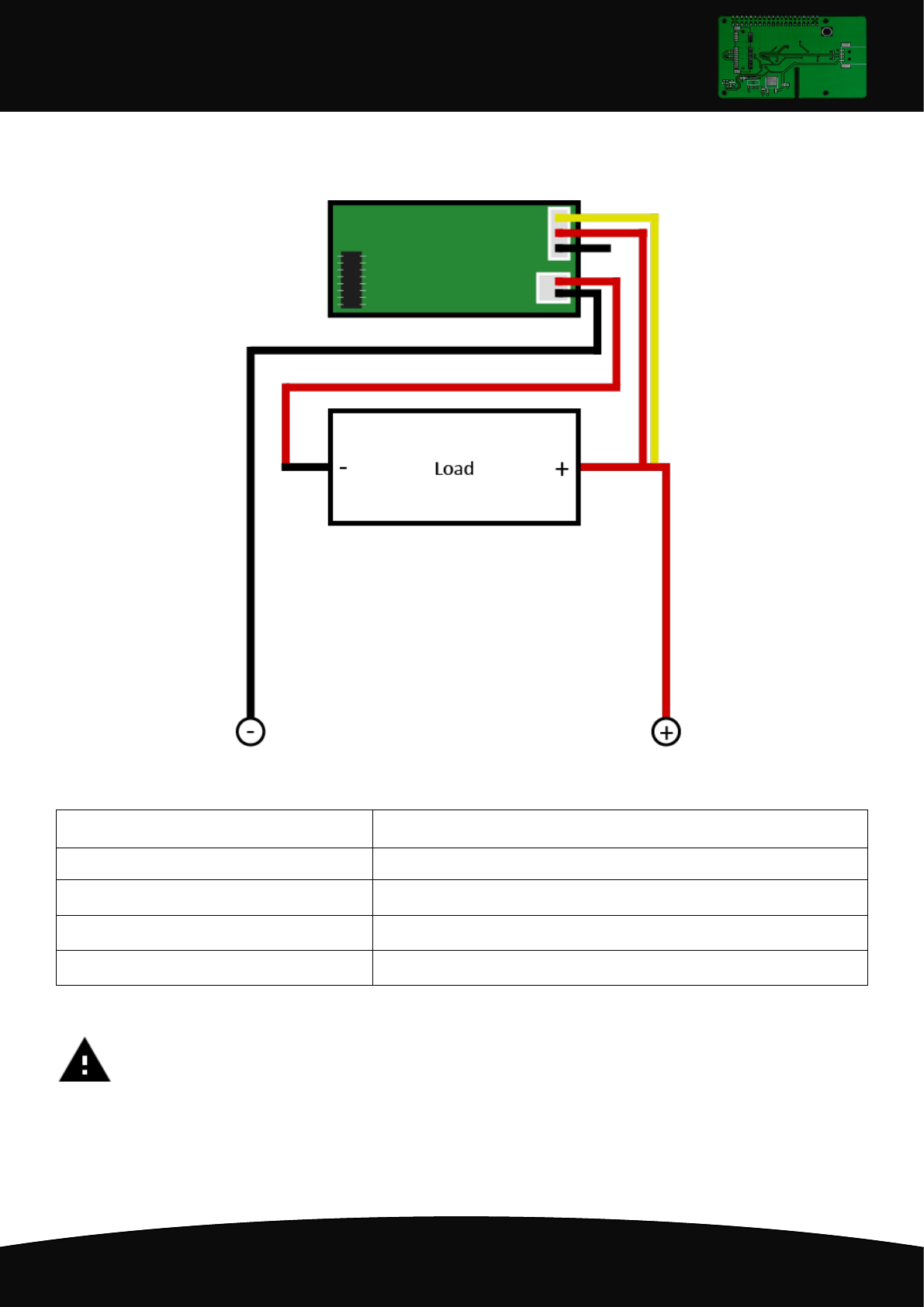

Anschluss & Kabelbelegung
Time for more
www.joy-it.net
Veröffentlicht: 27.12.2018
3
Rotes Kabel (Dick)
Eingang Strommessung
Schwarzes Kabel (Dick) Ausgang Strommessung
Rotes Kabel (Dünn)
Eingang Versorgungsspannung
Gelbes Kabel
Spannungsmessung
Schwarzes Kabel (Dünn)
Masse
Achtung! Bei direktem Betrieb über die Messspannung verbleibt das dünne,
schwarze Kabel unangeschlossen (siehe Schaltbild).
