Installation guide

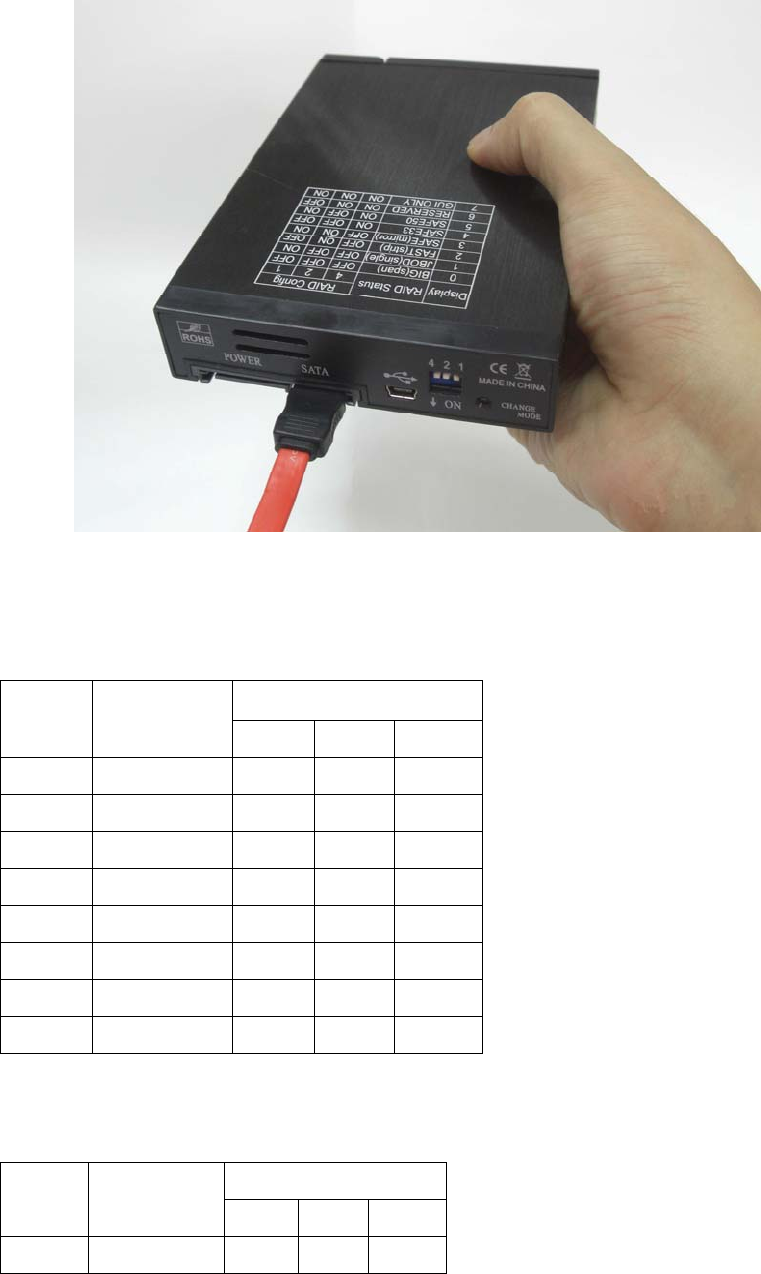

7. Connect the 15pin power cable and SATA data cable to the host connections
(B) How to Configure your Raid
Raid Setting Table
RAID Config
Display RAI D Status
4 2 1
0
BIG (span)
OFF OFF OFF
1
JBOD (single)
OFF OFF ON
2
FAST (strip)
OFF ON OFF
3
SAFE (mirror)
OFF ON ON
4
SAFE33
ON OFF OFF
5
SAFE50
ON OFF ON
6
RESERVED
ON ON OFF
7
GUI ONLY
ON ON ON
How to Build Raid JBOD mode?
a) Set the DIP Switch as following
RAID Config
Display RAI D Status
4 2 1
1 JBOD (single) OFF OFF ON
