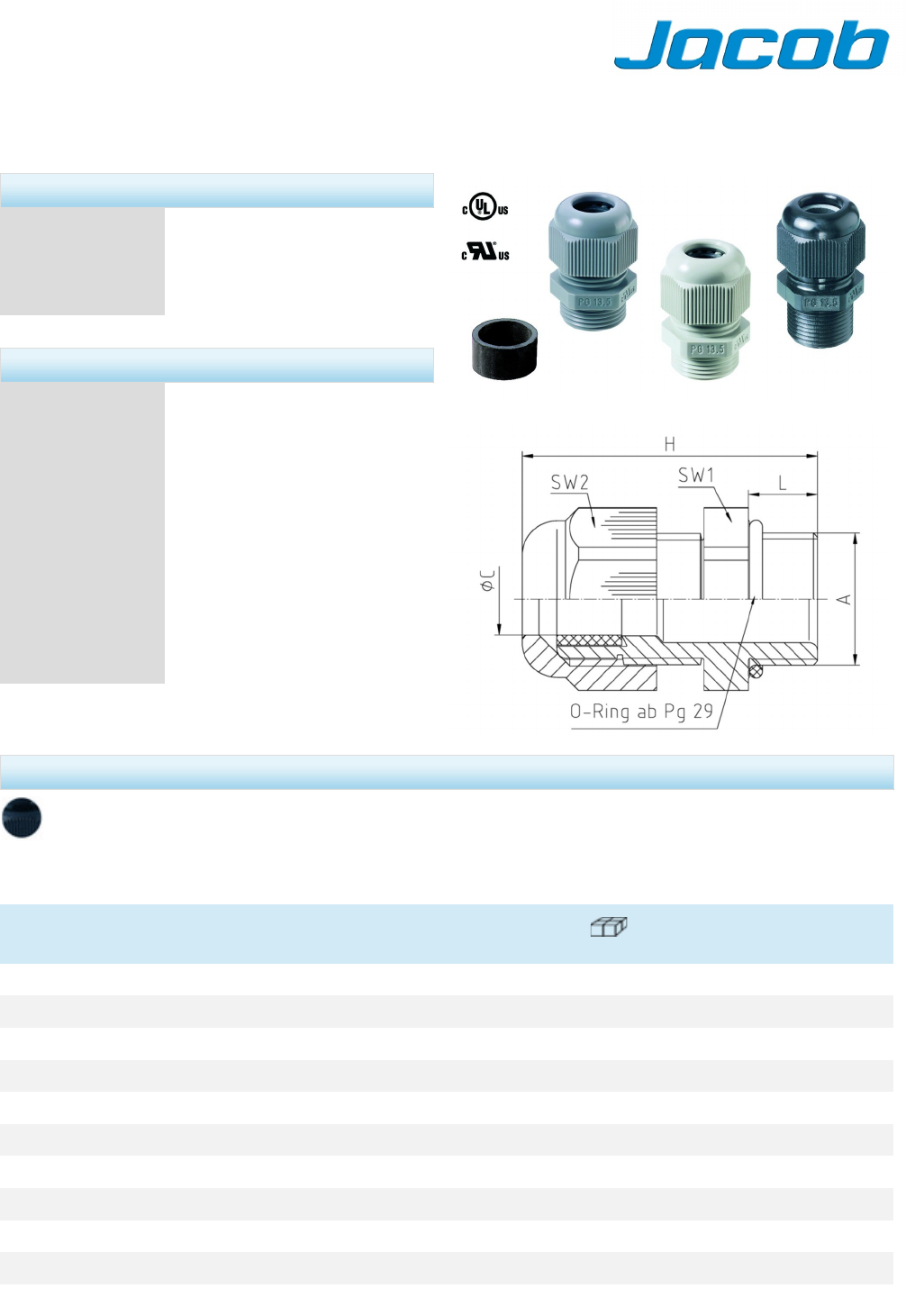

PERFECT Kabelverschraubung 50.0xx PAzzzz

Aufbau

Hutmutter Polyamid PA6 V-2

Dichtring Polychloropren-Nitrilkautschuk CR/NBR

Zwischenstutzen Polyamid PA6 V-2

Anschlussgewinde Pg, nach DIN 40430

Eigenschaften

• integrierte Zugentlastung

• großer Dicht- und

Klemmbereich

• montagefreundlich

Temperaturbereich -20°C

+100°C

Schutzart IP68

5bar

Prüfnorm UL 514B

UL / CSA-File E140310

Hinweis Angaben zu den einzelnen Prüfungen

siehe Anhang

Merkmale

RAL 9005

Anschlussgewinde Standardlänge

A ØC L SW1 SW2 H Art.-Nr.

mm mm mm mm mm Stück

Pg 7 3 - 6,5 8 15 15 30,5 100 50.007 PA/SW

Pg 9 4 - 8 8 19 19 34 100 50.009 PA/SW

Pg 11 5 - 10 8 22 22 37 100 50.011 PA/SW

Pg 13,5 6 - 12 9 24 24 39 100 50.013 PA/SW

Pg 16 10 - 14 10 27 27 42,5 50 50.016 PA/SW

Pg 21 13 - 18 11 33 33 47,5 50 50.021 PA/SW

Pg 29 18 - 25 11 42 42 53 25 50.029 PA/SW

Pg 36 22 - 32 13 53 53 61 10 50.036 PA/SW

Pg 42 30 - 38 13 60 60 65 5 50.042 PA/SW

Pg 48 34 - 44 14 65 65 67 5 50.048 PA/SW

Anschlussgewinde lang

Jacob GmbH · Elektrotechnische Fabrik · Gottlieb-Daimler-Straße 11 · 71394 Kernen · Telefon 07151 4011-0 · Fax 07151 4011-49 · E-Mail: jacob@jacob-gmbh.de

Summary of content (3 pages)

PAGE 1
PERFECT Kabelverschraubung 50.
PAGE 2
A ØC L SW1 SW2 H Art.-Nr. mm mm mm mm mm Stück Pg 7 3 - 6,5 15 15 15 37,5 100 50.007 PASW15 Pg 9 4-8 15 19 19 41 100 50.009 PASW15 Pg 11 5 - 10 15 22 22 44 100 50.011 PASW15 Pg 13,5 6 - 12 15 24 24 45 100 50.013 PASW15 Pg 16 10 - 14 15 27 27 47,5 50 50.016 PASW15 Pg 21 13 - 18 15 33 33 51,5 50 50.021 PASW15 Pg 29 18 - 25 15 42 42 57 25 50.029 PASW15 Pg 36 22 - 32 18 53 53 66 10 50.
PAGE 3
A Pg 36 ØC L SW1 SW2 H Art.-Nr. mm mm mm mm mm Stück 22 - 32 18 53 53 66 10 50036/7035/18 RAL 7001 Anschlussgewinde Standardlänge A ØC L SW1 SW2 H Art.-Nr. mm mm mm mm mm Stück Pg 7 3 - 6,5 8 15 15 30,5 100 50.007 PA Pg 9 4-8 8 19 19 34 100 50.009 PA Pg 11 5 - 10 8 22 22 37 100 50.011 PA Pg 13,5 6 - 12 9 24 24 39 100 50.013 PA Pg 16 10 - 14 10 27 27 42,5 50 50.016 PA Pg 21 13 - 18 11 33 33 47,5 50 50.
