5.0 Parts
5.0 Parts
Boom Arm
Item # Description Part # Qty.
17 3/8-16 X 1.5 Grade 5 Zinc Hex Bolt JM0001659 3
18 3/8 USS Flat Washer JM0003061 3
19 3/8-16 Grade 5 Zinc Serrated Flange Hex Nut JM0002152 2
20 1.0-8 X 9.0 Grade 8 Zinc Hex Bolt JM0001708 1
21 3/8-16 X 1.0 Grade 8 Zinc Serrated Flange Hex Bolt JM0001509 2
22 3/8-16 Grade 5 Zinc Centerlock Hex Nut JM0001512 2
23 1.0-8 X 5.0 Grade 8 Plain Hex Bolt JM0001774 1
24 1 X 3.4 Clevis Pin w/ Cotter Pins JM0001817 1
25 1/2-13 Grade 5 Zinc Hex Nut JM0002124 1
26 1/2-13 Acorn Nut JM0001772 1
27 3/4 USS Flat Washer JM0010006 1
28 1 1/4-12 Grade 5 Plain Hex Jam Nut JM0001606 2
29 1/8 NPT Grease Zerk (See Figure 2.2) JM0009756 3
30 1.260ID X 1.513OD X 1 Long Bushing JM0002248 4
31 1.760ID X 1.996OD X 1 Long Bushing JM0002244 2

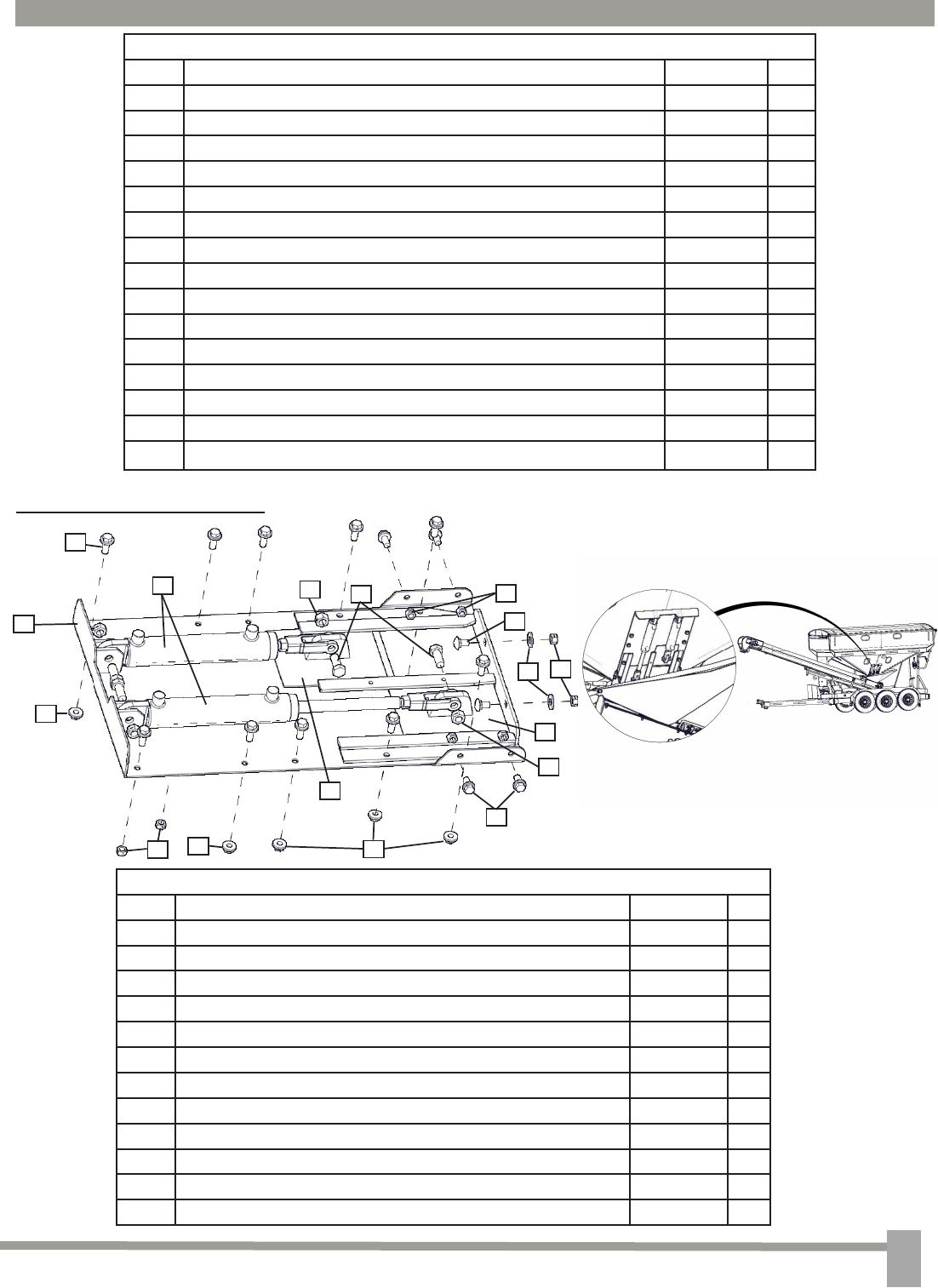

5.8 Hydraulic Door Parts
1
2
3
3
9*
9
9
10
10
8
11*
12
10*
5*
6
7
7
Hydraulic Door
Item # Description Part # Qty.
1 Hydraulic Door Frame Weldment JM0002872 1
2 Door Hydraulic Cylinder JM0002882 2
3 Hydraulic Door Weldment JM0002883 2
4 Rubber Chute (Not shown) JM0002855 1
5 3/8-16 X 3/4 Grade 5 Zinc Carriage Bolt JM0002172 2
6 1/2-13 X 1 1/4 Grade 5 Zinc Hex Bolt JM0001513 4
7 1/2-13 Grade 5 Zinc Centerlock Hex Nut JM0001511 4
8 3/8-16 X 1.0 Grade 5 Z Serrated Flange Hex Bolt JM0002092 10
9 3/8-16 Grade 5 Zinc Serrated Flange Hex Nut JM0002152 8
10 3/8-16 Grade 5 Zinc Centerlock Hex Nut JM0001512 8
11 3/8-16 X 3/4 Grade 5 Zinc Serrated Flange Hex Bolt JM0001750 4
12 3/8 USS Flat Washer JM0003061 2
5.0 Parts
*Typical Other Side
