5.0 Parts
Auger
Item # Description Part # Qty.
1 Flighting Assembly JM0002993 1
2 1.83 X 226.63 Galvanized Hex Tube JM0009981 1
3 7" Dia. HDPE Polycup (Idler end Cap) JM0002997 1
4 7" Dia. HDPE Polycup (Standard Flighting) JM0002998 35
5 7" Dia. HDPE Polycup (Drive end Cap) JM0002999 1
6 3/8-16 X 3.0 Grade 5 Zinc Hex Bolt JM0001666 2
7 3/8-16 Grade 5 Zinc Nylon Locking Hex Nut JM0001664 2
8 Top Tube Weldment JM0002986 1
9 Splice Weldment JM0002987 1
Continued Next Page

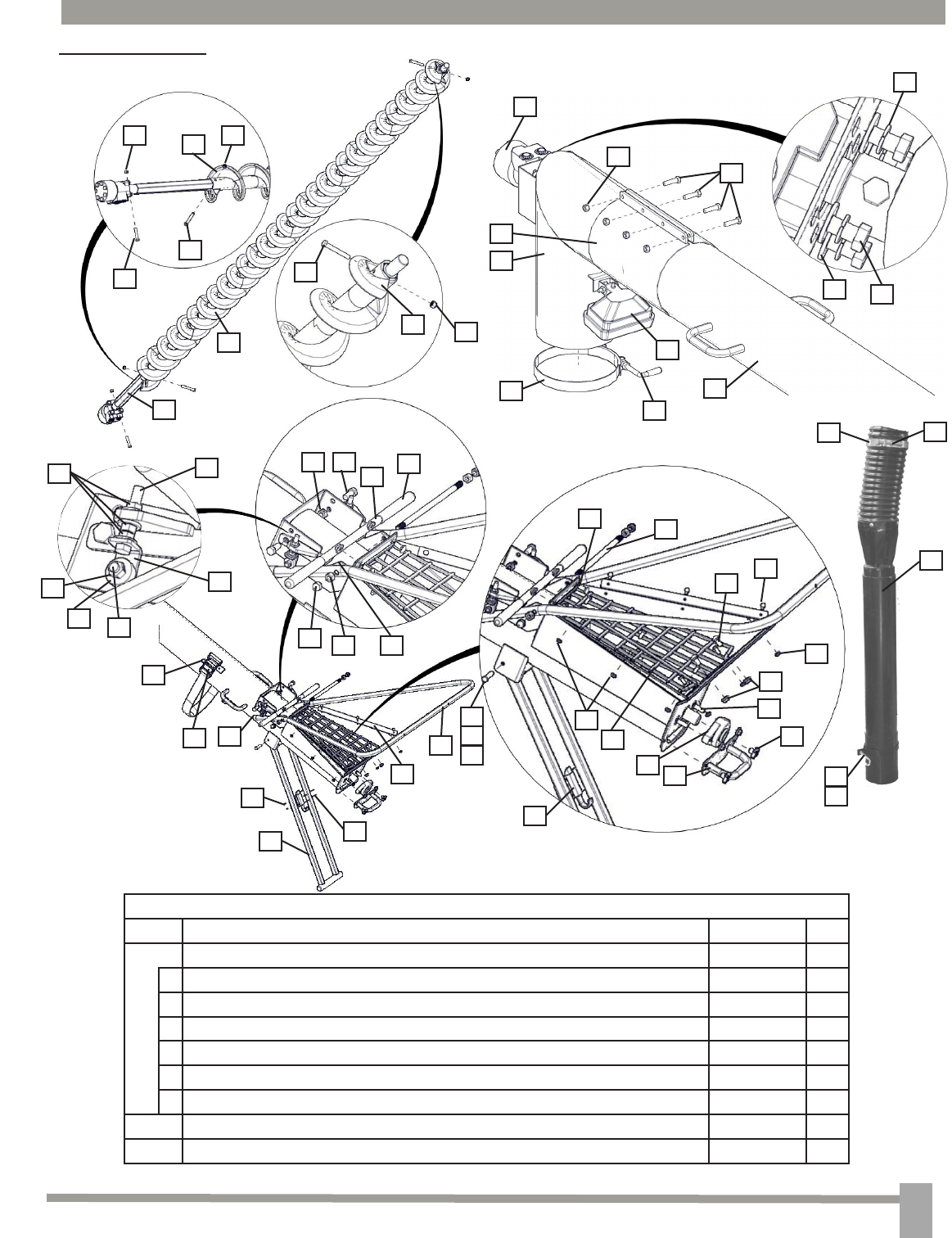

5.5 Auger Parts
2
3
5
4
6
7
6
7
8
9
10
11
12
13
14
20
52
18
17
15
16
18
21*
22
23*
24*
25*
26*
27
28
29*
35*
33*
33*
38*
32*
45*
36*37*
35*
30*
40
39
39*
31*
44*
48*
47*
53
50*
34
42
43
41
39
*Typical Other Side
50
51
52
39*
16*
53
54
19
