Operation Manual

Uitgave september 2015

Ecolution

Combi 50 & Solo

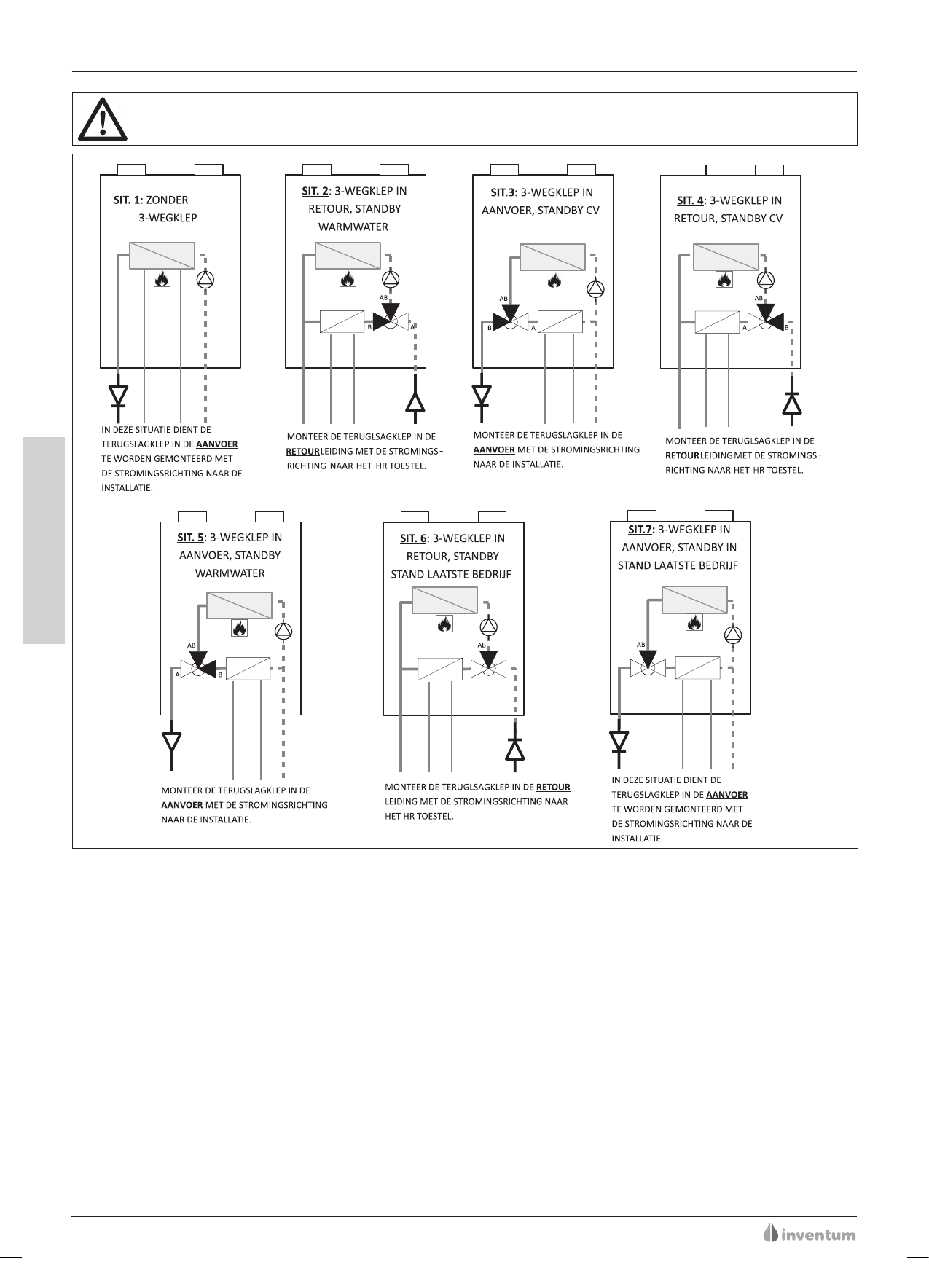

Figuur 8 Situaties voor wel of geen keerklep

De noodzaak en de plaats van de terugslagklep kan per keteltype verschillen. Neem bij twijfel contact op

met uw

contactpersoon of de helpdesk van Inventum B.V.

Sluit aanvoer- en retourleidingen van de Ecolution

met behulp van de meegeleverde ﬂ exibele leidingen*, parallel

(met een Ø 22 mm leiding) en spanningsvrij aan op de aanvoer- en retourleidingen onder de hr-combiketel. Indien

onbekend is waar de driewegklep in de hr-combiketel zit en wat zijn laatste stand is kan de website van Inventum

B.V. geraadpleegd worden. Staat uw hr-combiketel er niet tussen, neem dan contact op met uw ketelleverancier.

* om geluidsklachten te voorkomen.

5.4.2.3

AAnsluiten cv

5.4.2.4

AAnsluiten WArm WAter (Alleen combi 50)

INSTALLATEUR

Sluit de koudwatertoevoer spanningsvrij aan op de Ecolution

(d.m.v. de meegeleverde  exibele leidingen). Mon-

teer aan de ingaande zijde van deze koudwaterleiding, de inlaatcombinatie. Vanuit de warmwater uitzijde van de

Ecolution

, monteert u een Ø15 mm leiding naar de koud water in van de hr-combiketel. De warmwateruitgang van

de hr-combiketel verbindt u met de leiding die naar de warmtapwaterpunten in de woning gaat.

Belangrijke punten bij aansluiten tapwater:

• Warmtepomp, inlaatcombinatie, waterleidingen en afvoerleidingen bevinden zich in een vorstvrije ruimte;

• Gebruik een inlaatcombinatie met ontlastklep van bij voorkeur 6, maximaal 8 bar;

• Gebruik de bijgeleverde steunhulzen bij de cv-aansluitingen (zie ﬁ guur 9);
