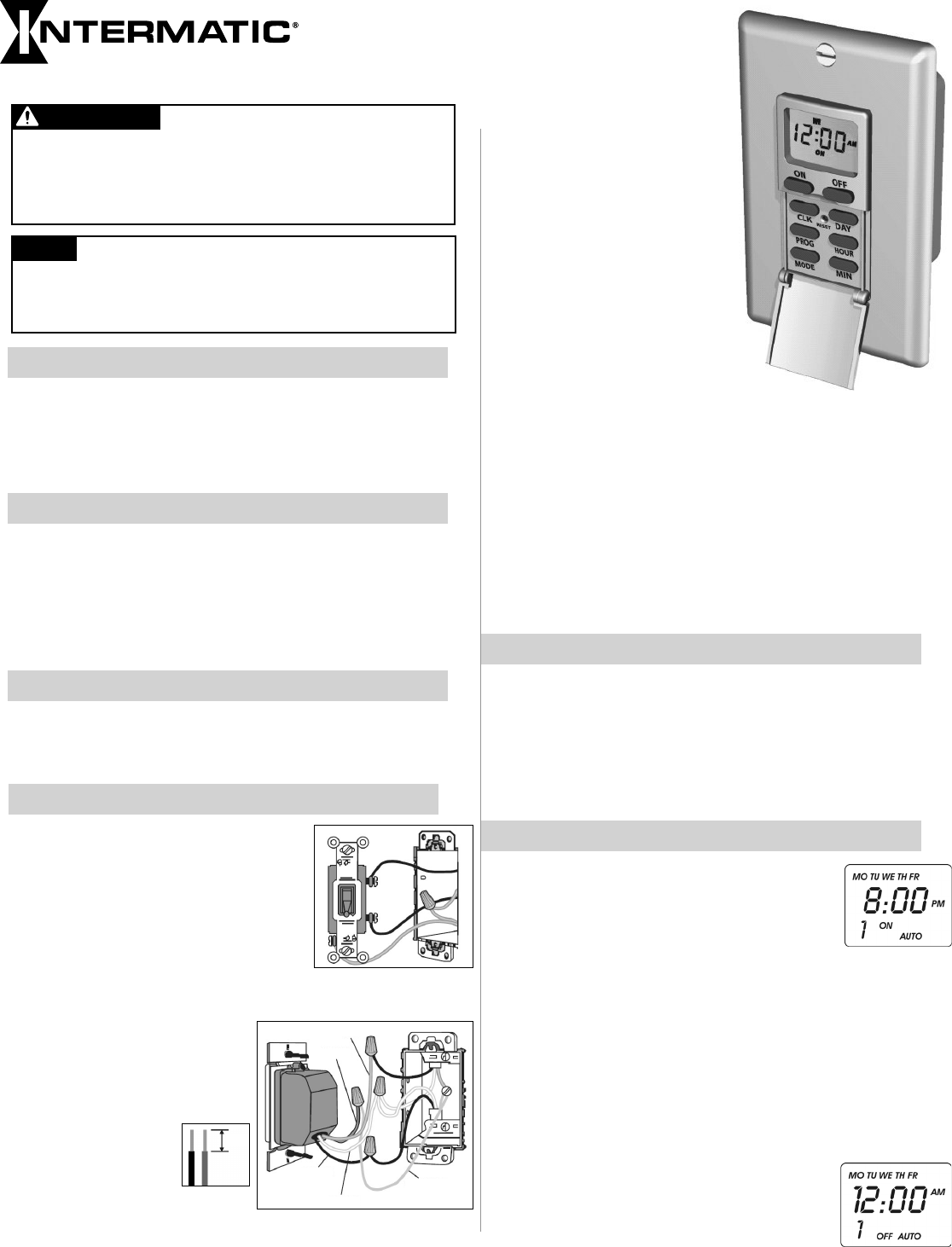

Instructions d’installation et mode d’emploi
MODÈLE SÉRIE EI500
1. Déposer la plaque murale et
débrancher l’interrupteur d’éclairage
existant.
2. Vérifier qu’il y a à la fois un fil de
phase et un fil de neutre dans la boîte
de dérivation. S’il n’y a pas ces deux
fils, il peut être nécessaire de tirer
des câbles supplémentaires avant de
pouvoir effectuer l’installation.
3. Raccorder le fil de minuterie rouge au
provenant du luminaire à l’aide
d’une marette.
4. Raccorder le fil noir de la
minuterie au fil de phase
(généralement noir ou rouge)
trouvé dans la
boîte de dérivation
à l’aide d’une
marette.
5. Couper le fil blanc
dans la boîte de dérivation (ou
ouvrir l’épissure) et dénuder 13 mm
d’isolant environ sur les deux fils.
Instructions d’installation
• Toutes caractéristiques sous 125 V c.a., 60 Hz.
• 15 A / 1875 W résistif / radiateur
• 15A usage général
• 8A/ 1000 W tungstène
• 8 A / 1000VA inductif / ballast STD
• 500 VA ballast électronique
• Moteur 1/4HP
• Calendrier de programmation sur 7 jours
• Jusqu’à 7 événements ON et 7 OFF par jour
• Compatible avec divers types de charge, notamment:
incandescent, fluorescent compact, HID, moteurs et
radiateurs
• Proposée en blanc, ivoire et amande clair
Données techniques
Caractéristiques
• Noir = ligne
• Blanc = neutre
• Rouge = charge
• Vert = terre
Fils
6. Raccorder le fil blanc de la minuterie aux fils blancs trouvés
dans la boîte de dérivation à l’aide d’une marette.
7. Si l’interrupteur mural remplacé comportait des conducteurs
de terre séparés raccordés à sa vis VERTE, veiller à bien
raccorder ces conducteurs au fil vert de la minuterie à l’aide
d’une marette.
8. Vérifier que tous les fils sont solidement raccordés.
9. Placer tous les fils à l’intérieur de la boîte de dérivation.
10. Placer la minuterie dans la boîte de dérivation et l’attacher
à l’aide de deux (2) vis de fixation fournies.
11. Rétablir l’alimentation électrique.
Régler l’horloge
1. TENIR la touche CLK (HORLOGE) enfoncée.
2. Appuyer sur la touche DAY (JOUR) jusqu’à afficher le jour
courant.
3. Appuyer sur la touche HOUR (HEURE) jusqu’à afficher l’heure
courante.
4. Appuyer sur la touche MIN (MINUTES) jusqu’à afficher les
minutes courantes.
Configurer les programmes
1. Appuyer une fois sur la touche PROG
(PROGRAMME). L’affichage est semblable à
l’illustration ci-contre.
Régler à présent l’heure à laquelle l’appareil
doit être mis en MARCHE (ON).
Le nombre 1 en bas à gauche indique qu’il
s’agit de la programmation de l’ÉVÈNEMENT 1.
2. Appuyer de façon répétée sur la touche DAY (JOUR) jusqu’à
afficher les jours où la minuterie doit s’activer. Les choix
sont les suivants:
- Tous les jours de la semaine (MO TU WE TH FR SA SU) (lun
mar mer jeu ven sam dim)
- Jours individuels de la semaine (MO etc.)
- Jours de semaine seulement (MO TU WE TH FR) (lun mar
mer jeu ven)
- Fins de semaine seulement (SA SU) (sam dim)
3. Appuyer sur les touches HOUR (HEURE) et MIN
(MINUTES) pour régler laquelle la minuterie
doit s’activer.
4. Appuyer de nouveau sur la touche PROG
(PROGRAMME). L’affichage est semblable à
l’illustration ci-contre.
ROUGE
VERT
NOIR
BLANC
TERRE
13 mm
• Débrancher l’alimentation au niveau des disjoncteurs ou des section-
neurs avant de procéder à l’installation ou à l’entretien.
• L’installation et/ou le câblage doivent être conformes aux exigences du
code de l’électricité en vigueur.
• Utiliser Conducteurs en CUIVRE UNIQUEMENT.
AVERTISSEMENT
Risque d’incendie ou de choc électrique
• Aucune pièce réparable par l’utilisateur.
• La batterie interne nécessite jusqu’à 30 minutes pour se recharger. En
cas de coupure de courant alors que la batterie est déchargée, il peut
être nécessaire de reprogrammer le calendrier.
AVIS
