Quick Start Instruction Manual


PT - 4 Guia Rápido do TruVision NVR 20

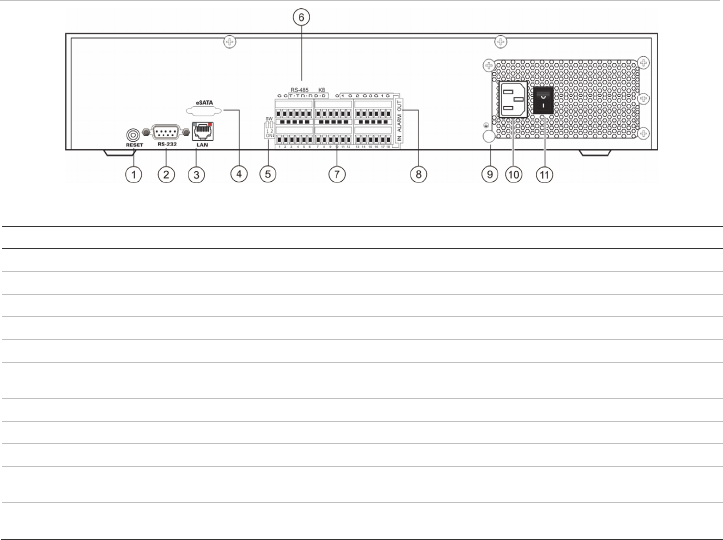

Figura 5: Painel traseiro do TVN 20
Tabela 2: Elementos do painel traseiro
N.º Elemento Descrição
1 RESET (Repor) Permite restaurar as predefinições de fábrica da unidade
2 RS-232 Permite a ligação a um PC para resolução de problemas
3 LAN Interface Ethernet UTP 10/100/1000Mbps
4 eSATA Para utilização futura
5 Interruptor RS-485 Para utilização futura
6 Conectores RS-
485
Para utilização futura
7 Entrada de alarme 16 entradas de alarme (NO/NC)
8 Saída de alarme 4 saídas de relé
9 Terra Ponto de ligação à terrra
10 Tomada de
alimentação
Ligação para cabo de alimentação
11 Interruptor de
alimentação
Liga/desliga a alimentação (utilize o botão de alimentação na parte da frente da unidade para
desligar a alimentação da unidade).

