IT - 4 Guida di avvio rapido TruVision NVR 20

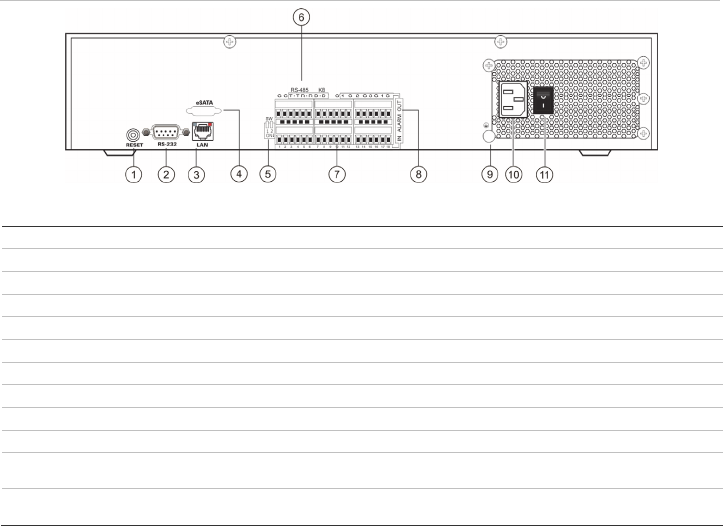

Figura 5: pannello posteriore del NVR 20
Tabella 2: elementi pannello posteriore
N° Elemento Descrizione
1 Reset Ripristina l'unità alle impostazioni predefinite
2 RS-232 Usato per collegare il PC per ricerca guasti
3 LAN Interfaccia Ethernet UTP 10/100/1000Mbps
4 eSATA Per uso futuro
5 Switch RS-485 Per uso futuro
6 Connettori RS-485 Per uso futuro
7 Ingresso allarme. 16 ingressi allarme (NA/NC)
8 Uscita all 4 uscite relè
9 GND Punto di messa a terra
10 Spina di
alimentazione
Connessione per cavo di alimentazione
11 Interruttore di
accensione
Alimentazione On/Off (utilizzare il pulsante POWER sulla parte frontale per spegnere l'unità).

