Quick Start Instruction Manual
Guida di avvio rapido TruVision NVR 20 3 - IT

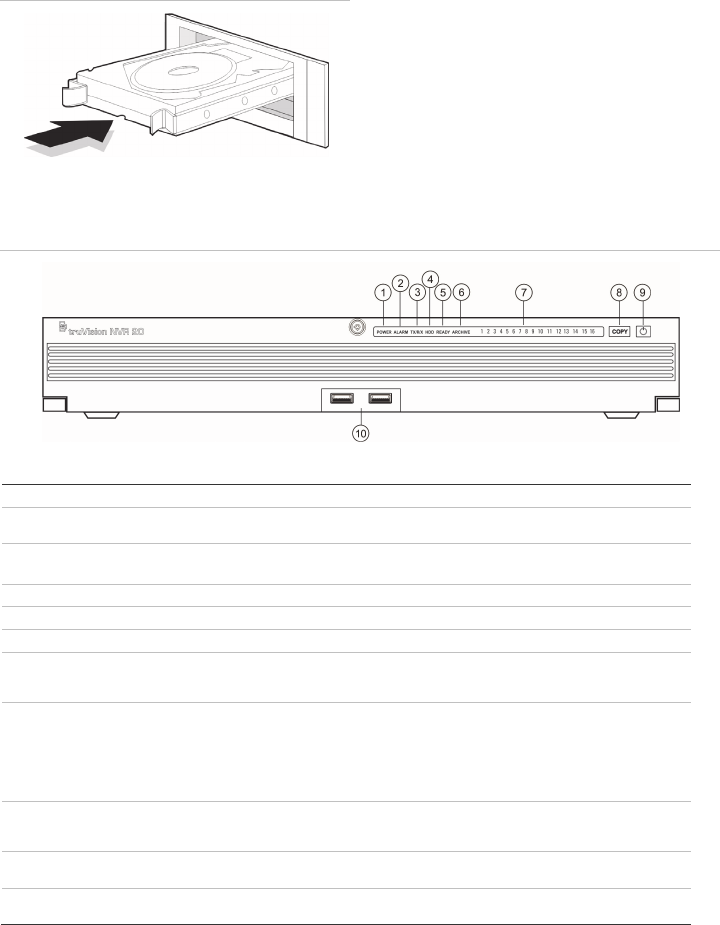

Figura 3: inserire il disco rigido
5. Chiudere e ribloccare il pannello frontale.
Nota: installare i dischi rigidi PRIMA di accendere l'unità. Per
impostazione predefinita, le unità sono configurate per un
singolo gruppo di HDD pronto automaticamente a registrare
dopo aver aggiunto e configurato le telecamere IP con le
pianificazioni di registrazione.
PannellifrontaleeposterioredelNVR20
Figura 4: pannello frontale del NVR 20
Tabella 1: elementi pannello frontale
N° Elemento Descrizione Spia di stato LED
1 LED di
alimentazione
Indica che l'unità è alimentata Colore = Normale
2 LED di allarme Indica se sono presenti avvisi ROSSO = Guasto
OFF = Normale
3 LED TX/RX Indica che l'unità comunica tramite la rete Blu lampeggiante
4 LED del disco rigido Indica attività di scrittura/lettura sugli HDD Rosso lampeggiante
5 READY Indica che l'unità è pronta per il funzionamento Blu = Normale
6 ARCHIVE Indica lo stato dell'operazione di archiviazione su USB. Se
viene rilevato un dispositivo USB incompatibile, si attiva un
allarme sonoro.
Blu = Archiviazione
7 LED ingressi Indica lo stato di connessione delle telecamere IP all'unità
NVR 20, fornisce inoltre l'indicazione della modalità di
registrazione dell'ingresso
Visualizzazione o registrazione
pianificata (nessun evento) = Blu
Evento + Visualizzazione
(nessuna registrazione) = Rosso
Visualizzazione o Evento +
Registrazione = Viola
8 Pulsante COPY Quando si collega un'unità USB alla porta USB sulla parte
frontale dell'unità, premendo il pulsante COPY si avvia
l'archiviazione del video più recente nell'unità USB
Il LED ARCHIVE si illumina in
BLU durante l'operazione
9 Pulsante POWER Premendo questo pulsante per 3 secondi è possibile eseguire
lo spegnimento controllato dell'unità
N/A
10 Porte USB 2.0 (2) Usate dal pulsante Copy tramite Backup remoto attraverso il
Browser
N/A
