FR - 4 Guide de démarrage rapide du TruVision NVR 20
N° Elément Description Voyant d'état
8 Bouton COPY Lorsqu'un lecteur USB est connecté au port USB à l'avant de
l'unité, le fait d'appuyer sur le bouton COPY (COPIER) lance
l'archivage de la vidéo la plus récente sur le lecteur USB
Le témoin Archive s'allume en
BLEU lors de l'opération
9 Bouton
ALIMENTATIO
N
Appuyez sur ce bouton pendant 3 secondes pour un arrêt
contrôlé de l'unité
N/A
10 Ports USB 2.0
(2)
Utilisés via le bouton Copy ou via la sauvegarde à distance gérée
par le navigateur
N/A


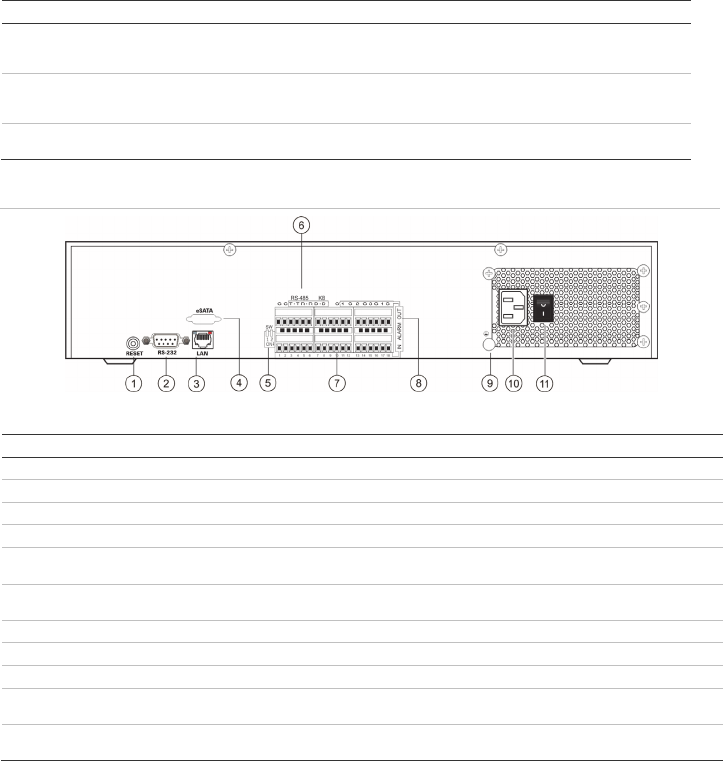

Figure 5 : panneau arrière de l'unité TVN 20
Tableau 2 : éléments du panneau arrière
N° Elément Description
1 Reset Réinitialise les valeurs usine par défaut de l'unité
2 RS-232 Utilisé pour la connexion d'un ordinateur pour le dépannage
3 LAN Interface Ethernet UTP 10/100/1000 Mbits/s
4 eSATA Réservé à un usage ultérieur
5 Commutateur RS-
485
Réservé à un usage ultérieur
6 Connecteurs RS-
485
Réservés à un usage ultérieur
7 Alarm In 16 entrées d'alarme (NO/NF)
8 Alarm Out 4 sorties de relais
9 Masse Point de mise à la terre
10 Prise
d'ALIMENTATION
Connexion du cordon d'alimentation
11 Bouton
d'alimentation
Mise sous/hors tension (utilisez le bouton d'alimentation à l'avant de l'unité pour couper
l'alimentation de l'unité).

