Quick Start Instruction Manual



Guide de démarrage rapide du TruVision NVR 20 3 - FR

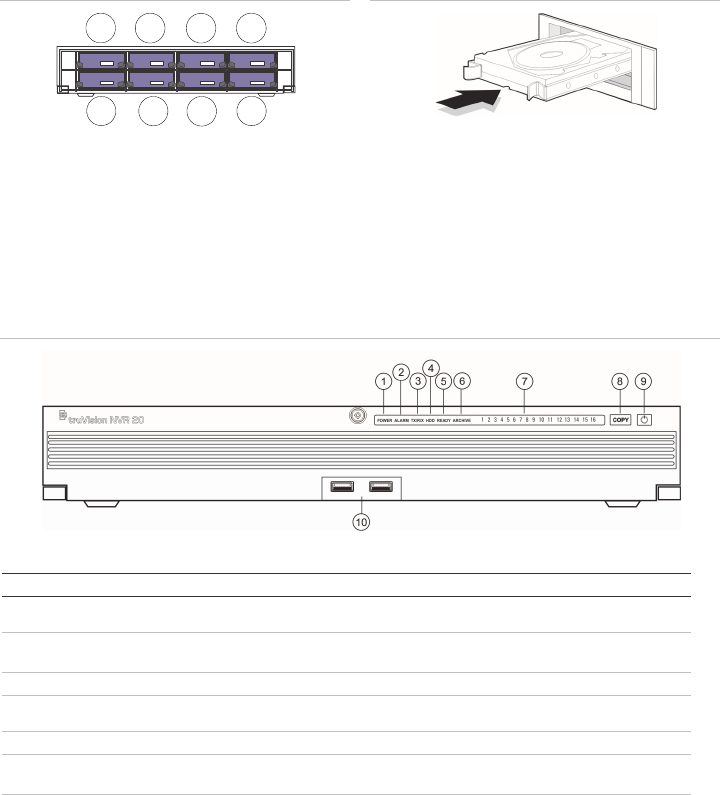

Figure 2 : emplacements des disques durs

4. Insérez un disque dur dans une des baies jusqu'à ce

qu'il soit bien en place. Répétez la procédure avec

les autres disques durs.

Figure 3 : insérer le disque dur

5. Fermez et verrouillez le panneau avant.

Remarque : les disques durs doivent être installés

AVANT la mise sous tension de l'unité. Par défaut, les

disques sont regroupés dans un seul groupe de DD qui

est automatiquement prêt à enregistrer dès que des

caméras IP sont ajoutées et configurées avec des

horaires d'enregistrement.

Panneauxavantetarrièredel'unitéTVN20

Figure 4 : panneau avant de l'unité TVN 20

Tableau 1 : éléments du panneau avant

N° Elément Description Voyant d'état

1 Témoin DEL

d'alimentation

Indique que l'unité est sous tension Couleur = Normal

2 Témoin

d'alarme

Indique s'il existe des alertes ROUGE = Panne

ETEINT = Normal

3 DEL TX/RX Indique que l'unité communique sur le réseau Bleu clignotant

4 Témoin disque

dur

Indique une activité de lecture/écriture sur les disques durs Rouge clignotant

5 READY Indique que l'unité est prête à fonctionner Bleu = Normal

6 ARCHIVE Indique l'état de l'opération d'archivage sur USB. Un buzzer se

déclenche si un périphérique USB incompatible est détecté.

Bleu = Archivage

7 Témoins

lumineux des

canaux

Indiquent l'état de connexion des caméras IP au TVN 20, indique

aussi le mode d'enregistrement du canal

Afficher ou enregistrement

planifié (aucun événement) =

Bleu

Evénement + Afficher (aucun

enregistrement) = Rouge

Afficher ou Evénement +

Enregistrer = Violet
