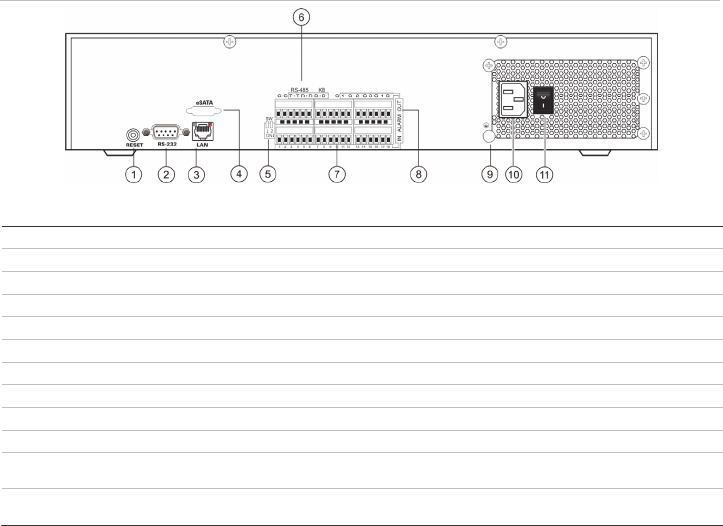

Figura 5: panel posterior de la TVN 20
Tabla 2: elementos del panel posterior
N.º Elemento Descripción
1 RESET Restablece los valores predeterminados de fábrica de la unidad.
2 RS-232 Se usa para conectar la unidad a un PC para solucionar problemas.
3 LAN Interfaz UTP Eternet a 10/100/1.000 Mbps
4 eSATA Destinado a uso futuro.
5 Interruptor RS-485 Destinado a uso futuro.
6 Conectores RS-485 Destinado a uso futuro.
7 Entrada de alarma 16 entradas de alarma (NA/NC)
8 Salida de alarma 4 salidas de relé.
9 GND Punto de toma de tierra.
10 Enchufe de
alimentación
Conexión para el cable de alimentación.
11 Interruptor de
encendido
Para encender o apagar (use el botón de encendido del panel frontal para apagar la unidad).

