Quick Start Instruction Manual


DE - 4 TruVision NVR 20 Schnell Start Anleitung

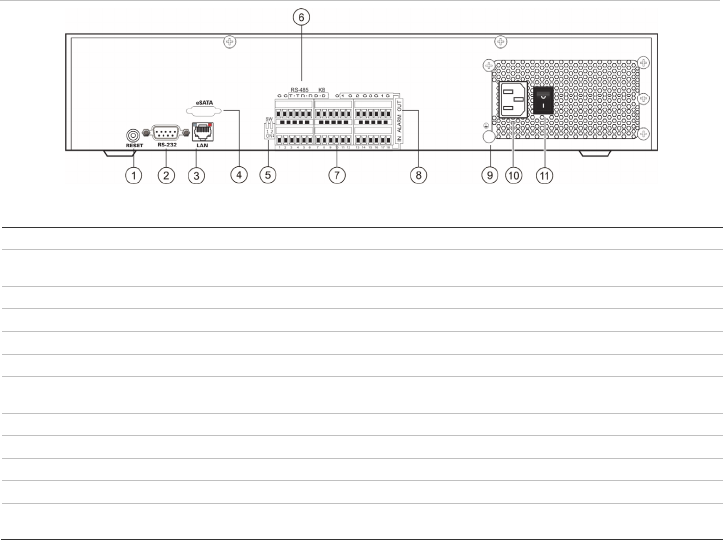

Abbildung 4: Rückseite des TVN 20
Tabelle 2: Elemente der Rückseite
Nr. Element Beschreibung
1 Reset
(Zurücksetzen)
Setzt das Gerät auf die Werkseinstellungen zurück.
2 RS-232 Für Verbindung mit PC zur Problemlösung.
3 LAN 10/100/1000 Mbit/s UTP-Ethernet-Schnittstelle
4 eSATA Zur künftigen Verwendung
5 RS-485-Schalter Zur künftigen Verwendung
6 RS-485-
Anschlüsse
Zur künftigen Verwendung
7 Alarmeingang 16 Alarmeingänge (NO/NC)
8 Alarmausgang 4 Relaisausgänge
9 ERDUNG Erdungspunkt
10 Netzstecker Verbindung für das Anschlusskabel
11 Netzschalter Netz Ein/Aus (Verwenden Sie die Power-Taste am Frontbedienelement des Geräts, um die
Stromzufuhr zum Gerät auszuschalten.)

