Quick Start Instruction Manual
TruVision NVR 20 Schnell Start Anleitung 3 - DE

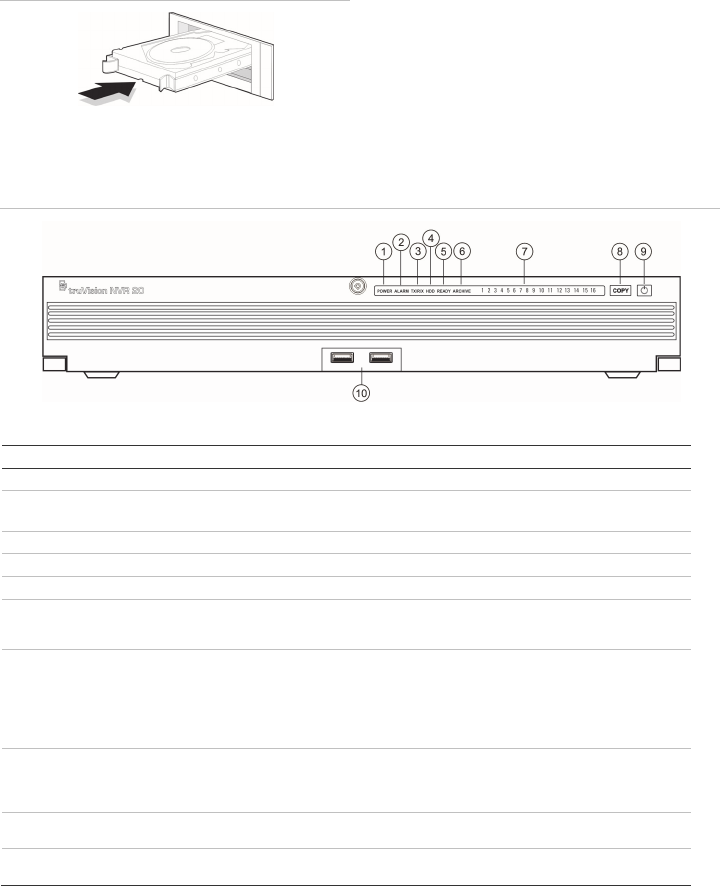

Abbildung 2: Einsetzen der Festplatte
5. Schließen und verriegeln Sie das
Frontbedienelement.
Hinweis: Die Festplatten müssen VOR dem Einschalten des
Geräts installiert werden. Die Laufwerke sind standardmäßig
auf eine HDD-Gruppe eingestellt, die automatisch zur
Aufnahme bereit ist, sobald IP-Kameras hinzugefügt und mit
Aufnahmezeitplänen konfiguriert werden.
FrontbedienelementundRückseitedesTVN20
Abbildung 3: Frontbedienelement des TVN 20
Tabelle 1: Elemente des Frontbedienelements
Nr. Element Beschreibung LED-Statusanzeige
1 Power-LED Zeigt an, dass das Gerät mit Strom versorgt wird. Farbe = Normal
2 Alarm-LED Zeigt an, dass Benachrichtigungen vorliegen. ROT = Störung
AUS = Normal
3 TX/RX-LED Zeigt an, dass das Gerät über das Netzwerk kommuniziert. Blinkt blau
4 HDD-LED Zeigt Lese-/Schreibaktivität auf den HDDs an. Blinkt rot
5 READY (Bereit) Zeigt an, dass das Gerät für den Betrieb bereit ist. Blau = Normal
6 ARCHIVE
(Archivierung)
Zeigt den Status des Archiv-auf-USB-Vorgangs an. Ein Summer-
Alarm wird ausgelöst, wenn ein inkompatibles USB-Gerät erkannt
wird.
Blau = Archivierung
7 Kanal-LEDs Zeigt den Verbindungsstatus der IP-Kameras mit dem TVN 20 an
sowie den Aufnahmemodus des jeweiligen Kanals.
Bildanzeige oder geplante
Aufnahme (Kein Ereignis) = Blau
Ereignis + Bildanzeige (keine
Aufnahme) = Rot
Bildanzeige oder Ereignis +
Aufnahme = Violett
8 COPY-Taste
(Kopieren)
Wenn ein USB-Laufwerk mit dem USB-Anschluss an der
Vorderseite des Geräts verbunden ist, wird durch Drücken der
COPY-Taste die Archivierung der aktuellsten Videobilder auf das
USB-Laufwerk initiiert.
Archive-LED leuchtet während
des Vorgangs BLAU
9 POWER-Taste
(Ein/Aus)
Wenn Sie diese Taste 3 Sekunden gedrückt halten, wird das
Gerät ordnungsgemäß heruntergefahren.
N/A
10 USB 2.0-Ports
(2)
Verwendung durch die COPY-Taste oder per Remote-Backup,
die über den Browser verwaltet wird.
N/A
