User manual

Sběr dat
Pro co možná nejlepší využití systému je nezbytné zadání několika důležitých parametrů.
Hodnoty je zapotřebí zadat ještě před samotným používáním okenní kličky.
Nejprve budete potřebovat měřící pásmo a psací potřeby.

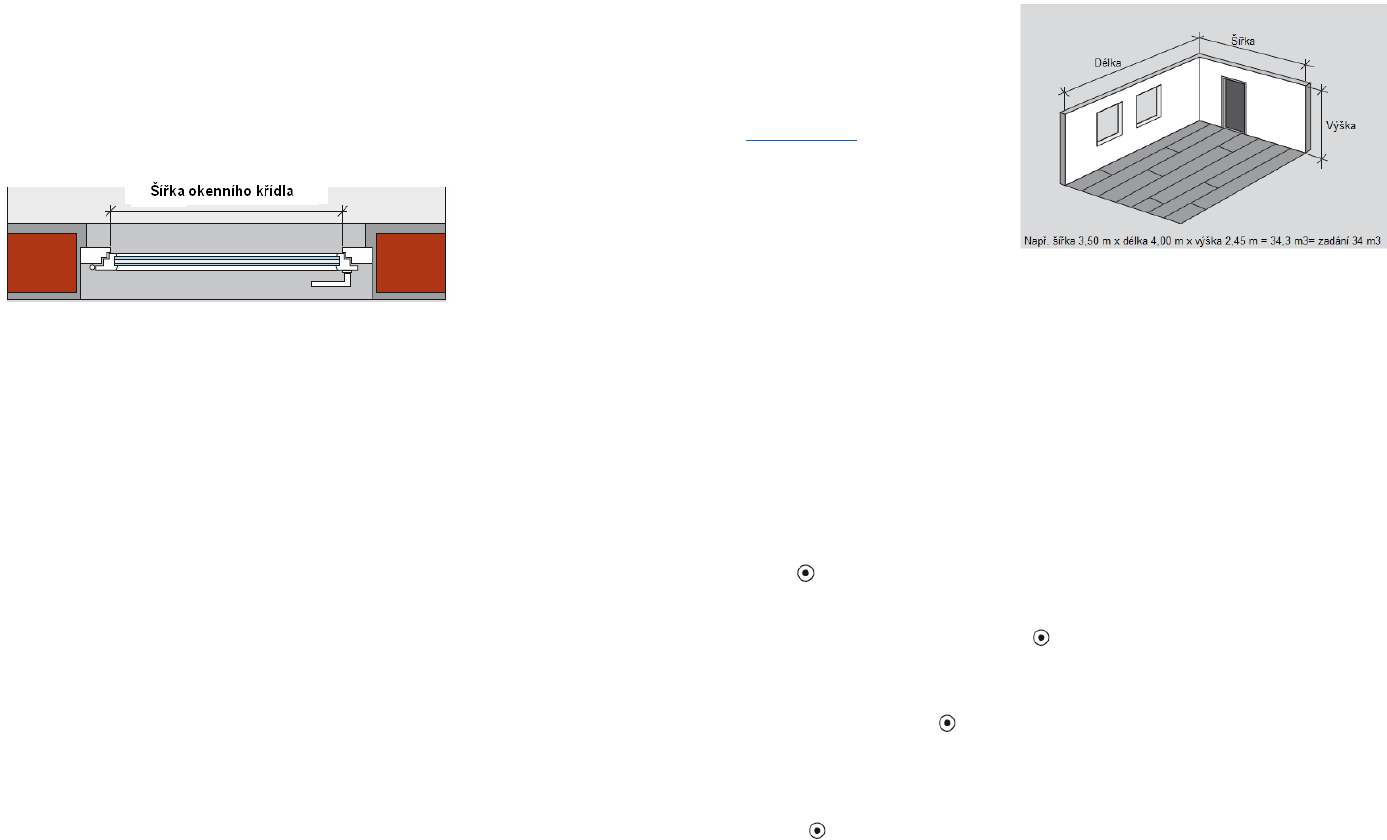

Změřte místnost a zejména celkovou horizontální šířku oken a zadejte následně tyto parametry do
následujícího vzorce:
Místnost (například kuchyň) ___________ objem (v m
3
)
Šířka ______ x Výška ______ x Hloubka = _________ m
3
Šířka okenního křídla v cm ___________
Výška okenního křídla v cm ___________
Využití místnosti (typ): A nebo B
Typ A: Větrané místnosti jako jsou obývací pokoj, ložnice, dětský pokoj atd.
Typ B: Odvětrávané místnosti jako jsou například kuchyně, koupelna, WC atd.
Standard izolace objektu (typ): A nebo B nebo C
Typ A: Novostavby nebo budovy po sanaci, stavby od roku 1995
Typ B: Starší budovy, rok výstavby 1984 – 1994
Typ C: Staré budovy, výstavby do roku 1983
Poštovní směrovací číslo (lokalita) __________
Poschodí (Suterén = -1, přízemí = 0, 1. patro = 1…)
Orientace místnosti (světová strana)
Počet osob využívajících místnost (průměr) __________
Umístění okna (typ): A nebo B nebo C nebo D
Typ A: Radiátor před oknem, volný proud tepla
Typ B: Radiátor před oknem, blokovaný proud tepla (například podokenním parapetem)
Typ C: Radiátor na vnitřní stěně
Typ D: Podlahové vytápění
Konfigurace
V menu nastavení je možné provést všechny nezbytné kroky pro uvedení systému do provozu.
Zadáním přístupového kódu (PIN), tovární nastavení je 0000, vstoupíte do nabídky PARAMETER.
PIN kód lze kdykoliv změnit. Změnu kódu může provádět pouze vlastník okenní kličky KLIMAGRIFF®.
Kód slouží zároveň jako bezpečnostní funkce pro následný výstup požadovaných dat.
Nastavení parametrů
K tomu, aby mohla okenní klička
KLIMAGRIFF® poskytovat spolehlivé
pokyny, vyžaduje mít k dispozici některé
informace o vaší pozici, objektu
a zejména o velikosti místnosti.
Pouze na základě těchto informací
je možné získat optimální efekt.
Na webových stránkách
www.klimagriff.de máte možnost
zaregistrovat se k zákaznické službě.
Registrace pak umožňuje propojení
okenní kličky s počítačem a
prostřednictvím freewaru KLIMAGRIFF®
Manager provádět další konfiguraci.
V aplikaci navíc můžete podrobně
sledovat všechny důležité provozní
údaje a aktuální podmínky v aplikované místnosti.
Po vstupu do nabídky PARAMETER systém přejde k zadání celkového objemu místnosti.
Spočítejte jej podle udávaného vzorce. V případě, že místnost obsahuje různé arkýře a jiné
neobvyklé tvary, vypočtěte i jejich objem, který následně připočtěte k celkovému objemu místnosti.
V dalším kroku potvrďte použití výrobku v souladu s bezpečnostními předpisy a normami (DIN).
Nastavte, zda v místnosti jsou již instalovány jiné ventilační systémy (volba YES) nebo prozatím
žádné (volba NO). Změřte přesně horizontální rozměr okna. Výpočty slouží výhradně pro optimalizaci
ventilačního systému KLIMAGRIFF®.
Zvolte typ využití místnosti (typ A / typ B) a izolační standard (typ A / typ B / typ C).
Zadejte svou polohu (PSČ) a orientaci místnosti. Tyto údaje jsou nezbytné pro určení
konkrétních podnebních podmínek v místě použití. V továrním nastavení jsou specifické
podnební podmínky (v případě zadávání konkrétní polohy - PSČ) nastaveny coby výchozí
pouze pro Německo. Zadejte poschodí, ve kterém je daná místnost, průměrný počet osob
využívající místnost a umístění okna. Pro potvrzení zadaných parametrů stiskněte potvrzovací
tlačítko .
Výběru režimu
Pro vstup do výběru režimu stiskněte tlačítko . Výběrem HOLIDAY dojde k záznamu všech
naměřených hodnot uvnitř místnosti, systém však nebude provádět zvukovou signalizaci.
Jedná se tak o úsporný režim systému.
Výchozí režim systému je STANDARD. Požadovaný režim vyberte pomocí navigačních tlačítek
a potvrzení stisknutím tlačítka .
Zvuková signalizace
Systém umožňuje vyjma LED indikace i zvukovou signalizaci. Ve výchozím nastavení je zvuková
signalizace deaktivována. Signalizaci aktivujete výběrem navigačního tlačítka ▼a potvrzení
tlačítkem .
