Intel Desktop Board D815EEA - Guía del producto
88
LED de diagnóstico
En el panel posterior, junto al puerto serie, hay cuatro LED de diagnóstico de dos colores (consulte
la Figura 24). Si la BIOS se detiene (se bloquea) durante la POST, el estado de los LED indica qué
operación de la BIOS estaba en progreso cuando se bloqueó. En la tabla 32 se enumeran los
estados válidos de los LED.
OM10102

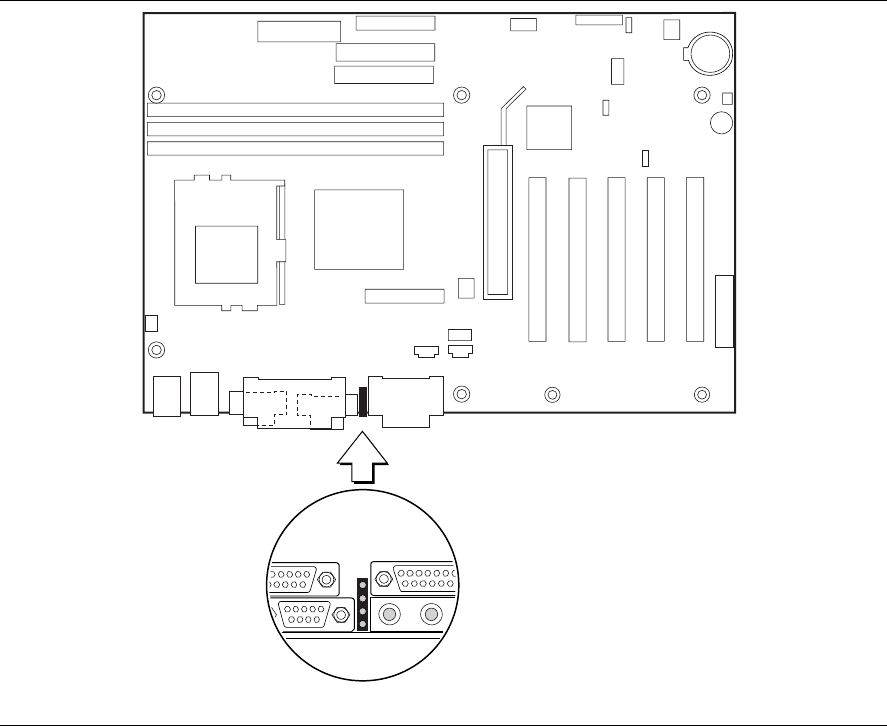

Figura 24. Ubicación de los LED de diagnóstico
