Intel Desktop Board D815EEA - Guía del producto
82
Conectores del panel frontal

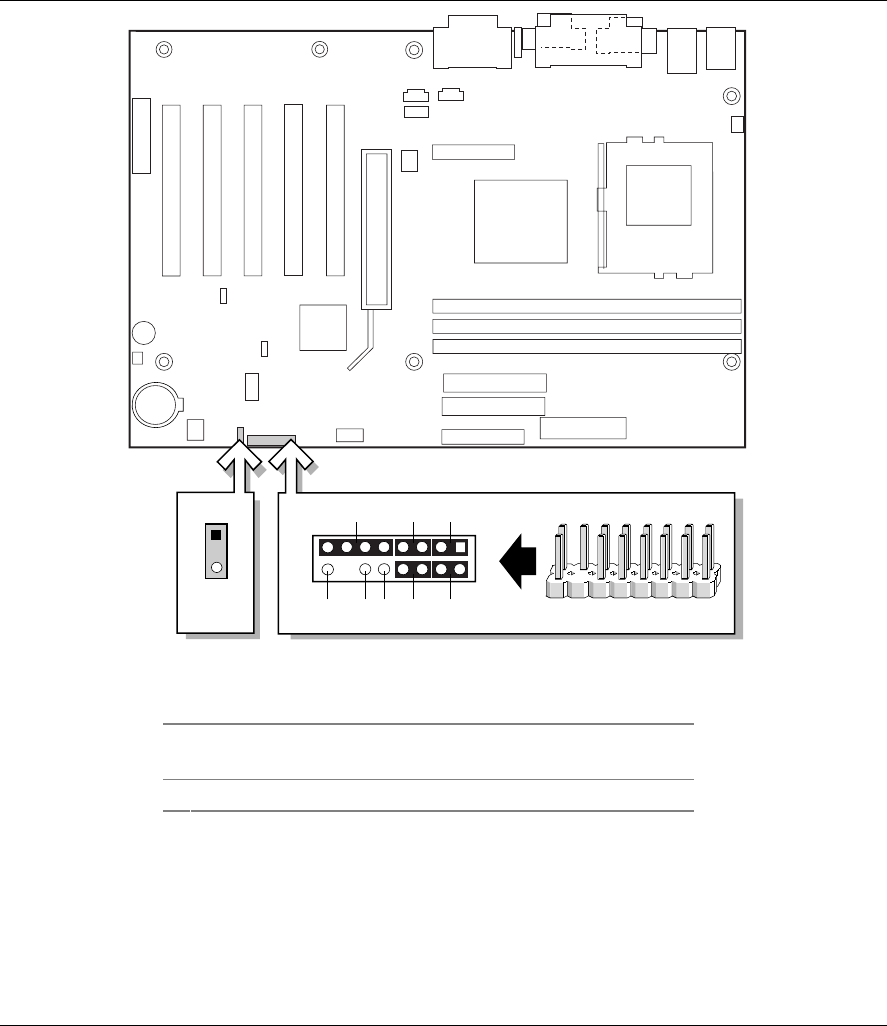

Figura 23 muestra la ubicación de los conectores del panel frontal.
OM10103
15 1
216
J9C1
2
1
16
15
CB
DE
FGH
A
3
1
J8C2
J8C2: Conector LED de alimentación del panel frontal
alternativo
J9C1: Conector del panel frontal
A Puerto de infrarrojos
B Interruptor de reinicialización
C LED de actividad de la unidad de disco duro
D LED de alimentación
E Interruptor de encendido/apagado
F Sin conectar
G Toma de tierra
H+5 V
Figura 23. Conectores del panel frontal
