Intel Desktop Board D815EEA - Guía del producto
80
Conectores del panel posterior

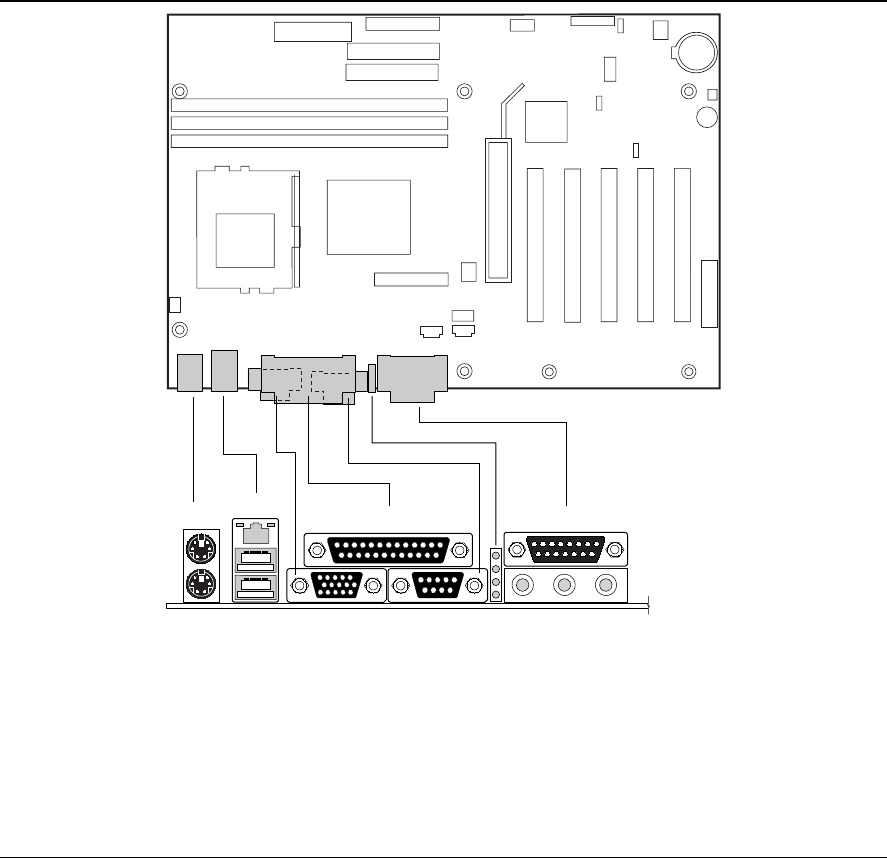

Figura 21 muestra los conectores del panel posterior de la placa de escritorio. Los conectores del
panel posterior tienen códigos de color según las recomendaciones de PC 99. En la leyenda de la
siguiente figura se enumeran los colores utilizados.
OM10105
BE
I
JLKG
F
C
D
A
H
ARatón PS/2, verde G Puerto serie A, verde azulado
B Teclado PS/2, violeta H LED de diagnóstico
C Conector LAN con LED (opcional) I Puerto MIDI/Juegos, dorado
D Puerto USB 0, superior; puerto USB
1, inferior
J Salida de línea de audio, verde
E Puerto VGA K Entrada de línea de audio, azul
F Puerto paralelo, burdeos L Entrada de micrófono, rojo
Figura 21. Conectores del panel posterior
✏
NOTA
El conector de salida de línea, situado en el panel posterior, sólo está diseñado para suministrar
energía a auriculares o altavoces amplificados. Es posible que la calidad de audio sea mala si se
conectan altavoces pasivos (no amplificados) a esta salida.
