Instalación y extracción de los componentes de la placa de escritorio
41
Conexión del cable IDE
El paquete de placas de escritorio de Intel
®
incluye un cable IDE de 40 contactos y 80 conductores.
Puede conectar dos unidades a la placa de escritorio. El cable admite protocolos de transferencia
Ultra ATA/66 y Ultra ATA/100 y es compatible con unidades anteriores que utilizan protocolos de
transferencia IDE más lentos.
Para que el cable funcione correctamente:
• Conecte el extremo del cable con el conector individual (A), de color azul y que presenta la
etiqueta P1, a la placa de escritorio, tal como se muestra en la Figura 18.
• Conecte el extremo del cable con los dos conectores separados por un pequeño espacio (B),
que son grises y negros y presentan las etiquetas P2 y P3, a las unidades.
• Si conecta únicamente una unidad IDE, asegúrese de conectar la unidad al conector gris (P3).
OM10108
B
A

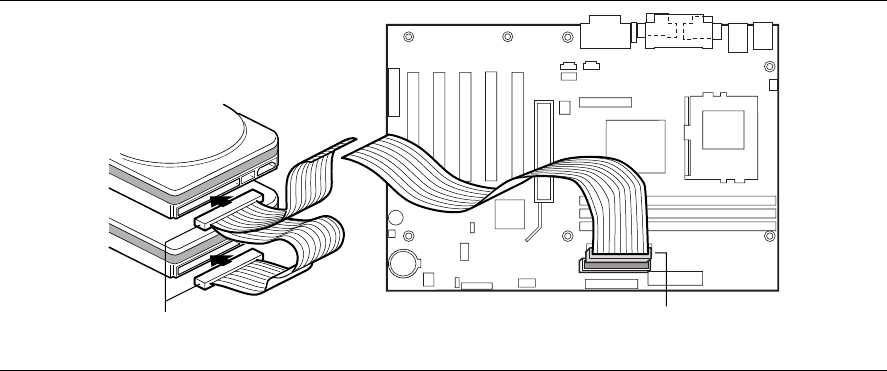

Figura 18. Conexión del cable IDE
