Intel Desktop Board D815EEA - Guía del producto
38
7. Conecte el cable del ventilador del procesador al conector del ventilador del procesador
(consulte la Figura 16).
OM10110
J3M1
J3M1

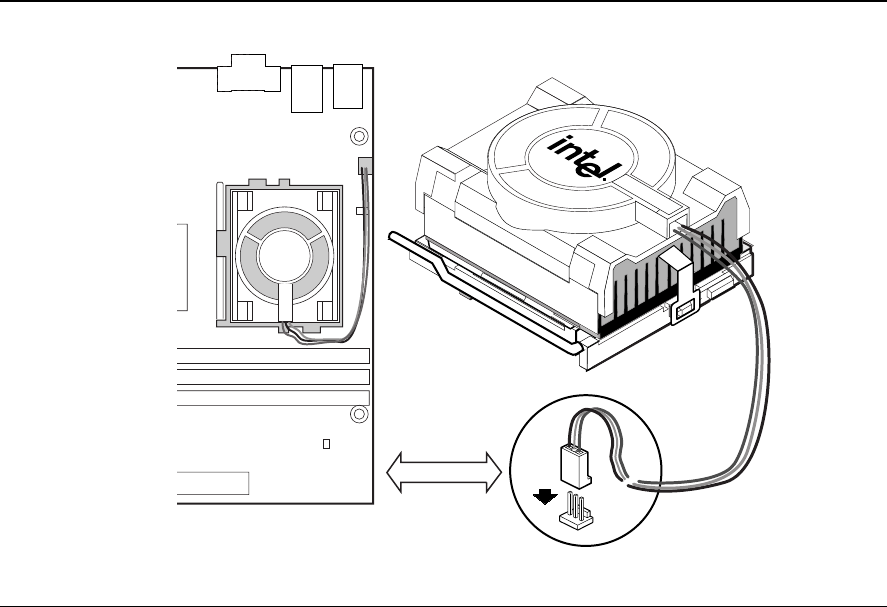

Figura 16. Conexión del cable del ventilador del procesador al conector
del ventilador del procesador
Extracción del procesador
Para extraer el procesador, siga estas instrucciones:
1. Tenga en cuenta las precauciones descritas en la sección “Antes de empezar” (consulte la
página 23).
2. Desconecte el cable del ventilador del procesador.
3. Quite los clips del disipador del ventilador.
4. Extraiga el disipador de calor.
5. Levante la palanca del zócalo por completo.
6. Extraiga el procesador.
