Instalación y extracción de los componentes de la placa de escritorio
35
Instalación del procesador
Para instalar un procesador, siga estas instrucciones:
1. Tenga en cuenta las precauciones descritas en la sección “Antes de empezar” (consulte la
página 23).

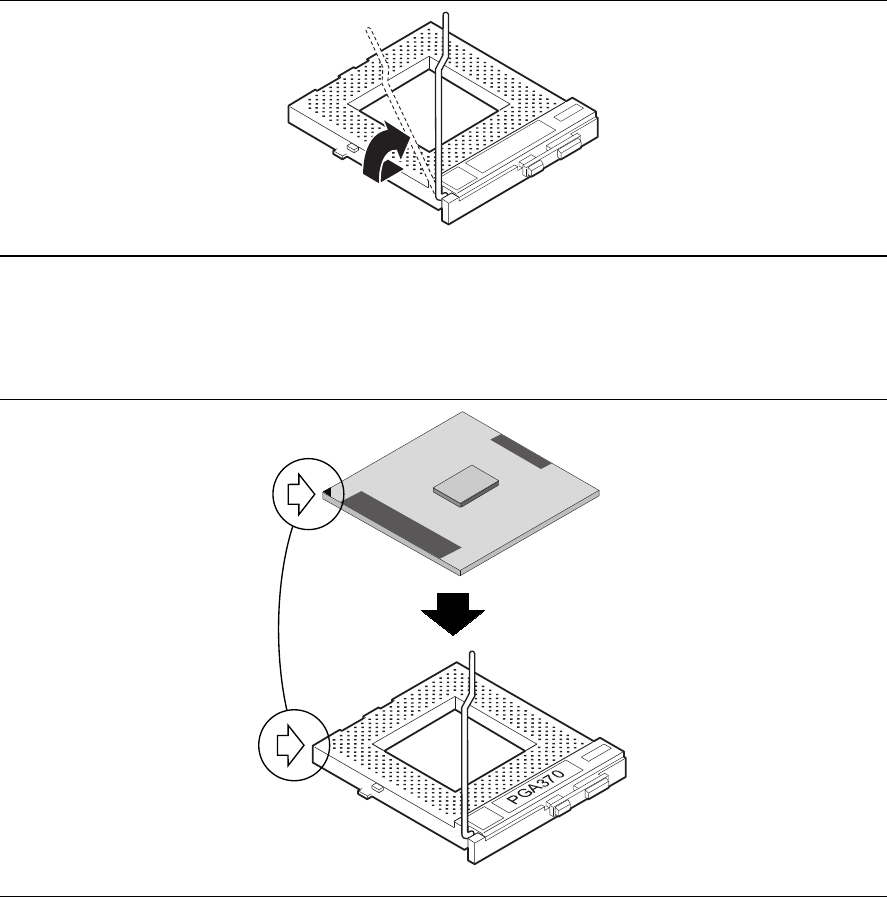

2. Busque el procesador y levante la palanca del zócalo por completo (consulte la Figura 11).
PGA370
OM07801
Figura 11. Cómo levantar la palanca del zócalo
3. Al alinear las patillas del procesador con el zócalo, inserte el procesador en el zócalo (consulte
la Figura 12).
OM08879
Figura 12. Insertar el procesador en el zócalo
