Intel Desktop Board D815EEA - Guía del producto
28
2. Presione la tarjeta en la dirección (C) mientras baja (pero no introduce) la tarjeta en la
dirección (D). Nota: la tarjeta GPA tenderá a salirse de su posición a menos que se haga
presión en la dirección (C) conforme se baja la tarjeta.
3. Antes de introducir la tarjeta GPA, compruebe que ambos extremos del enchufe del borde de la
tarjeta forman ángulo recto con el conector AGP (E).
4. Presione ambos extremos de la tarjeta en la dirección (F) hasta que esté completamente
encajada en el conector AGP y la muesca del mecanismo de retención (RM) encaje en su sitio.
Si desea retirar la tarjeta GPA, levante la palanca del mecanismo de retención en la dirección (G)
para liberarla. Extraiga la tarjeta del conector AGP y desengánchela de la parte posterior del
mecanismo de retención.
OM10410
A
F
G
D
B
F
C
E

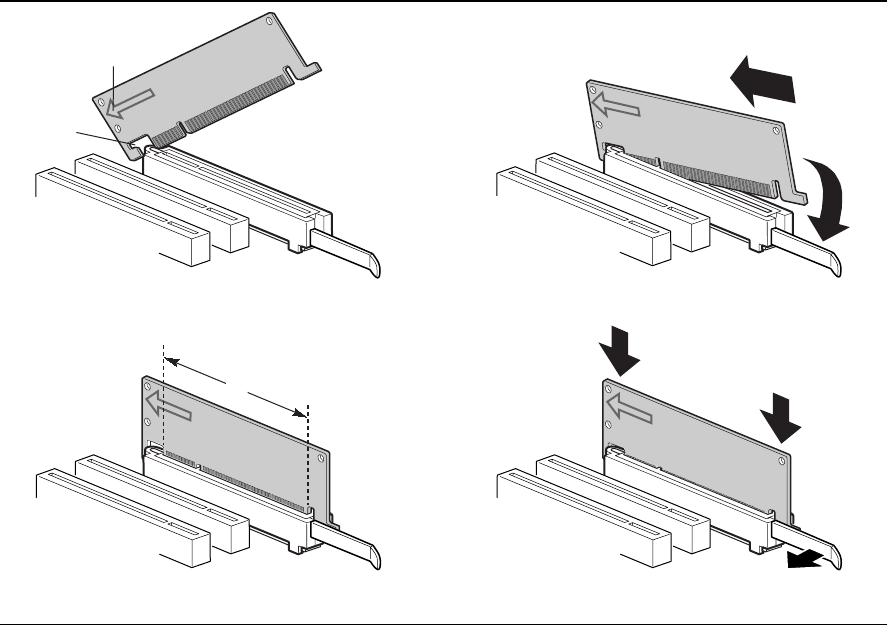

Figura 6. Instalación de la tarjeta GPA
