Instalación y extracción de los componentes de la placa de escritorio
27
Extracción de la tarjeta AGP del mecanismo de retención
Siga estas instrucciones para extraer la tarjeta AGP del mecanismo de retención:
1. Extraiga el tornillo (A) que asegura el soporte metálico de la tarjeta (B) al panel posterior de la
carcasa.
2. Presione hacia atrás la palanca del mecanismo de retención (C) hasta que la patilla de
retención (D) elimine completamente la muesca de la tarjeta.
3. Tire de la tarjeta hacia arriba (E).
OM10219
B
A
D
C
E

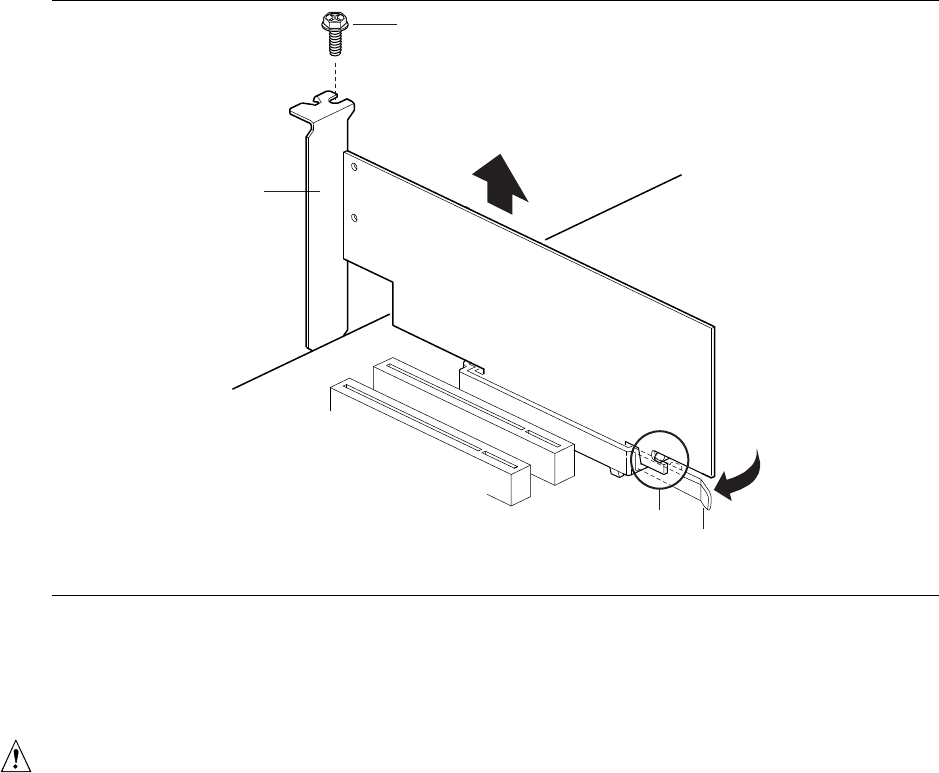

Figura 5. Extracción de la tarjeta AGP
Instalación y extracción de tarjetas GPA
ATENCIÓN
Las patillas del conector AGP pueden resultar dañadas si el enchufe del extremo de la tarjeta
GPA no se ha colocado en ángulo recto respecto al conector AGP antes de introducirlo.
Siga los pasos que se describen a continuación para instalar una tarjeta GPA, utilizando Figura 6
como referencia:
1. Coloque la tarjeta GPA sobre el zócalo AGP de forma que la flecha (A) de la tarjeta GPA
apunte hacia la parte posterior de su equipo. Enganche la muesca (B) de la parte posterior de
la tarjeta GPA a la parte posterior del mecanismo de retención (RM) del conector AGP.
