Instalación y extracción de los componentes de la placa de escritorio
25
El RM contiene el conector AGP de la placa de escritorio y proporciona estabilidad mecánica
adicional a las tarjetas instaladas.
Coloque la bolsa antiestática en la que se encontraba la placa de escritorio en una superficie plana
de apoyo. Coloque la placa de escritorio en la parte superior de la bolsa del lado de los
componentes hacia arriba. Siga los pasos que se describen a continuación para conectar el RM (A)
al conector AGP (B):

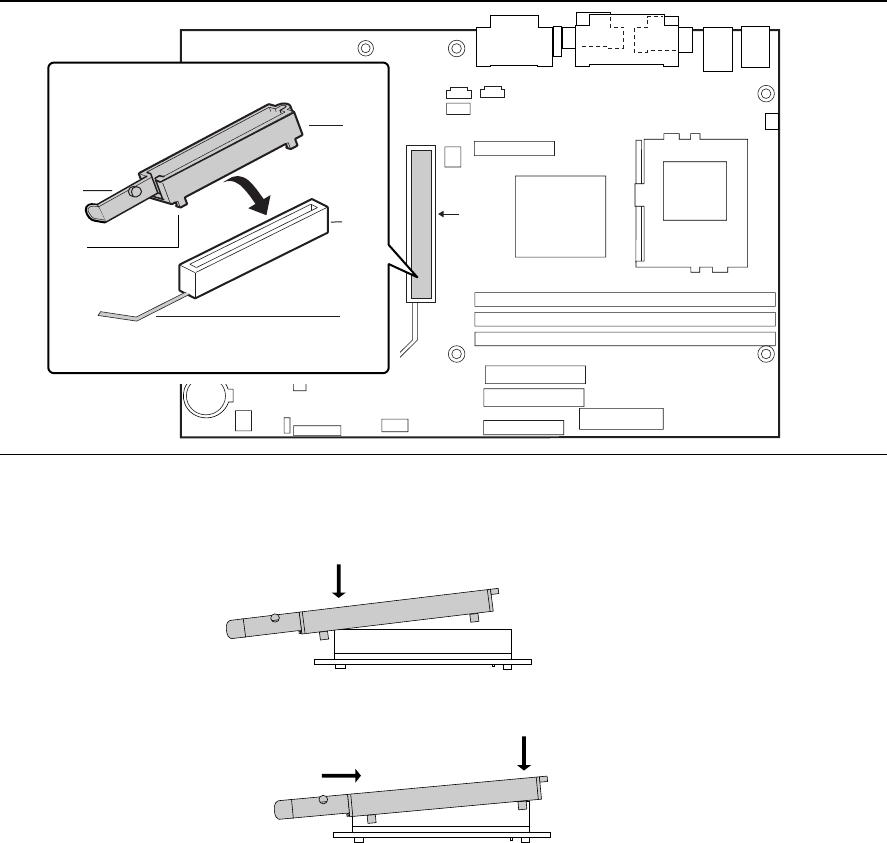

1. Ubique el conector AGP (J5E1) en la placa de escritorio tal como se muestra a continuación.
Observe que la serigrafía de la placa de escritorio (C) indica la posición final correcta de la
palanca (D) en el RM.
OM10099
A
B
C
D
E
J5E1
Figura 4. Ubicación del conector AGP y situación del mecanismo de retención (RM)
(insertado)
2. Coloque el RM sobre el conector AGP tal como se muestra a continuación.
OM10111
3. Presione el extremo de la palanca del RM en la dirección de la flecha hasta que las dos
pestañas posteriores (E) se abran sobre el extremo del conector AGP.
OM10180
