英特尔台式机主板
DX58OG
产品指南
连接机箱风扇和电源系统电缆
连接机箱风扇电缆
将机箱风扇电缆连接到台式机主板上
的机箱风扇接头连接器上。
图
25
显示了机箱风扇接头连接器的
位置。

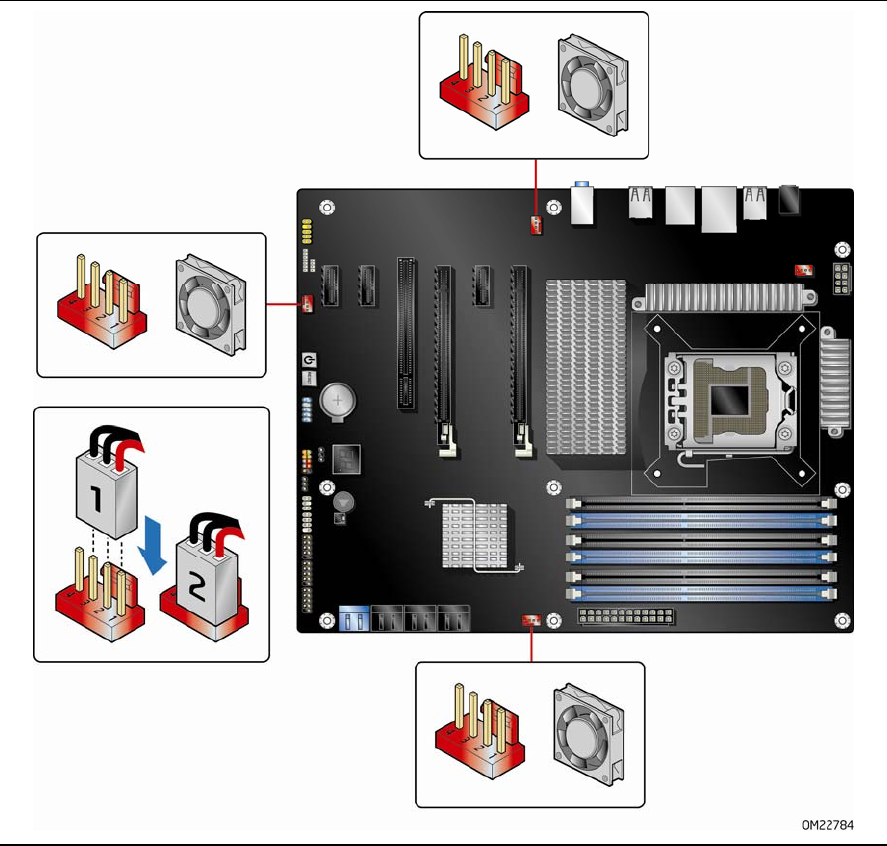

图
25.
机箱风扇接头连接器位置
