连接到内置接头连接器
在将电缆连接到任何内置接头连接器
上之前，请首先阅读并遵守
第
25
页“开始之前”中的注意
事项。图
20
显示了英特尔台式机主板
DH55PJ
各内置接头连
接器和连接器的位置。

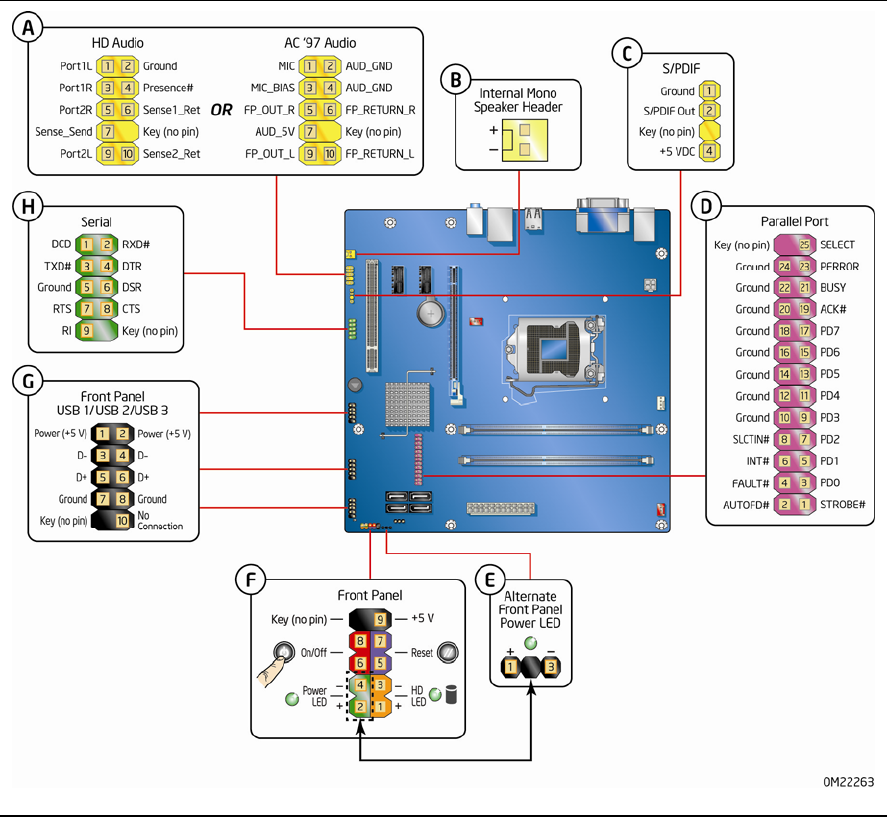

图
20.
内置接头连接器
