机箱开启接头连接器
图 23 中的 H（第 44 页）显示了机箱开启接头连接器的位置。此接头连接器可连接到机箱上的
机械开关上，以检测机箱盖是否被拆除。表 11 列出了机箱开启接头连接器的引脚分配。
表 11. 机箱开启接头连接器
引脚 说明
1
开启侦测
2
接地
连接到板载音频系统
从 Intel Express Installer（英特尔快速安装程序）光盘完成 RealTek 音频驱动程序的安装后，
便可启用多声道音频功能。图 24 显示了背面板音频连接器。表 12 列出了连接器在不同音频模式下
的功能。

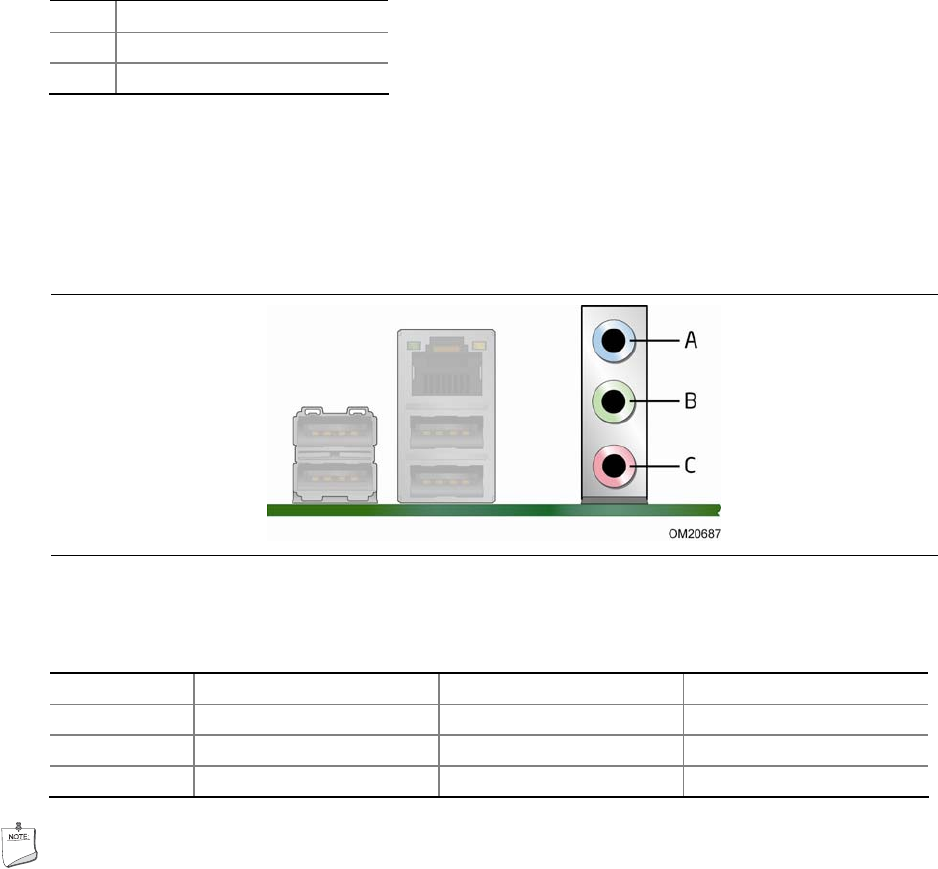

图 24. 背面板音频连接器
表 12. 背面板音频连接器定义
连接器 双声道功能 4 声道功能 6 声道功能
A（蓝色） 音频线路输入 后方左／右 后方左／右
B（绿色） 音频线路输出 前方左／右 前方左／右
C（粉红色） 话筒输入 话筒输入 低音炮／中心声道
注释
背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接
到此输出口上，可能会引起音质不佳。
