User manual

6 3

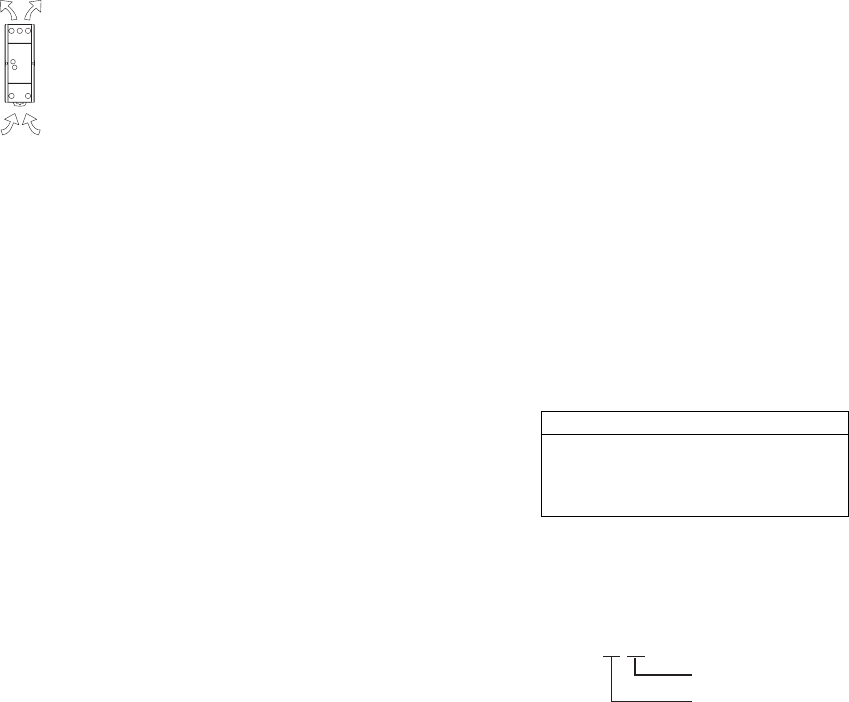

9. Installation de l’alimentation
air
- Il faut veiller à ce que la circulation d’air donc la diffusion de chaleur soit suffisante. L’ouverture de
l’alimentation ne doit pas être obstruée.
- Il doit y avoir un espace libre d’au moins 20 mm autour de l’alimentation.
- S’il est impossible de réduire la puissance de sortie parce que la température ambiante
augmente, il faut ventiler l’alimentation de l’extérieur.
- N’utiliser que des câbles électriques prévus pour des températures d’au moins 60°C.
- La borne de terre doit être entièrement et correctement branchée à la masse
- N’utilisez que des fils de cuivre adaptés au moins à 60°C : de AWG18 à 14 (de 0,75 à 2,0 mm²).
- Couple de serrage des bornes à vis de 0,8 Nm.
- Réglage de la tension de sortie
Le potentiomètre VR ADJ (output voltage adjustment) permet d’ajuster la tension de sortie dans
une fourchette de +/- 10% de la tension de sortie nominale. Si la valeur augmente, le limiteur de
tension peut se mettre en marche.
- Protection contre la surcharge
Si le courant qui circule est trop puissant du fait d’une surcharge, la tension de sortie retombe.
Si la charge retrouve un niveau normal, la tension de sortie se rétablit. Il faut garder à l’esprit
qu’une surcharge ou un court-circuit prolongé peuvent endommager ou détruire des composants
internes.
- Protection contre la surtension
Sur ces modèles, la remise à zéro s’effectue en déconnectant l’appareil du réseau. Si une
surtension provoque une chute de la tension de sortie, coupez la tension de marche environ 1
minute pour résoudre le problème.
- Fonctionnement en série
Il est possible de monter deux alimentations PS5R-S en série. Dans ce cas, placez une diode à
barrière de Schottky dans la connexion de sortie de l’alimentation (la norme UL1310 n’autorise
pas de branchement en série).
- Fonctionnement en parallèle
Les alimentations PS5R-S ne peuvent pas fonctionner en parallèle, car cela pourrait
endommager des composants internes.
- Test de résistance d’isolation et de rigidité diélectrique
Pour effectuer ce test, connectez par paires les bornes d’entrée et de sortie. Une alternance
rapide entre l’application et l’interruption de la tension test produira un pic de tension pouvant
endommager l’alimentation.
internes ou l’introduction de corps étrangers comme par exemple des trombones ou des vis dans
le boîtier peuvent provoquer des accidents.
- Tenez compte de la baisse de la puissance de sortie lorsque la température ambiante augmente.
Si le refroidissement n’est pas suffisant, la température dans l’environnement immédiat de
l’alimentation sera égale à la température de marche. Il faut donc veiller à faire fonctionner
l’alimentation uniquement dans les limites de réduction de puissance. Sinon la température de
marche augmente trop et cause des dommages.
- Il convient de prévoir un fusible d’entrée externe en cas de fonctionnement DC.
- Ne réglez pas la tension de sortie au-delà des valeurs limites prescrites car cela pourrait
endommager l’alimentation.
- Si des dysfonctionnements ou des dommages se produisent alors que l’appareil fonctionne,
coupez immédiatement la tension de secteur et éteignez l’alimentation. Consultez IDEC.
- N’utilisez et n’entreposez pas l’alimentation dans un environnement sujet à de fortes vibrations
ou aux chocs. Sinon l’appareil pourrait être endommagé.
- N’installez pas l’alimentation dans un endroit directement exposé à la lumière du soleil, aux
particules de fer, aux gouttes d’huile, à l’acide sulfhydrique ou d’autres produits chimiques.
N’utilisez pas l’alimentation dans des pièces humides comme les caves ou les serres ni dans
des endroits à basses températures comme les réfrigérateurs ou devant les sorties d’air des
climatiseurs.
1. Dispositions de sécurité
Normes
PS5R-SB05, -SB12, -SB24
UL508 Listed, UL 1604
UL1310 Class 2
CSA C22.2 No.14
EN60950-1, EN50178
EMC : EN61204-3 classe B
2. Codification
PS5R-S-[1] [2]
[1] Code de puissance de sortie
[2] Code de tension de sortie
Code de tension de sortie Code de puissance de sortie
05 : 5V B : 10W, 15W
12 : 12V
24 : 24V
3. Conditions ambiantes
Température de fonctionnement : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-10 à +65°C
Température de stockage : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -25 à +75°C (sans congélation)
Humidité de l’air pour le fonctionnement et le stockage : . . . . . . . . de 20 à 90% d’humidité relative
(sans condensation)
Altitude : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . jusqu’à 2000 m
Degré de pollution : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
