Owner's Manual

ADS-AR-CHR03 maestro.idatalink.com
FIAT 500X 2016-2017
Automotive Data Solutions Inc. © 2017
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
1
3
6
7
9
12
15

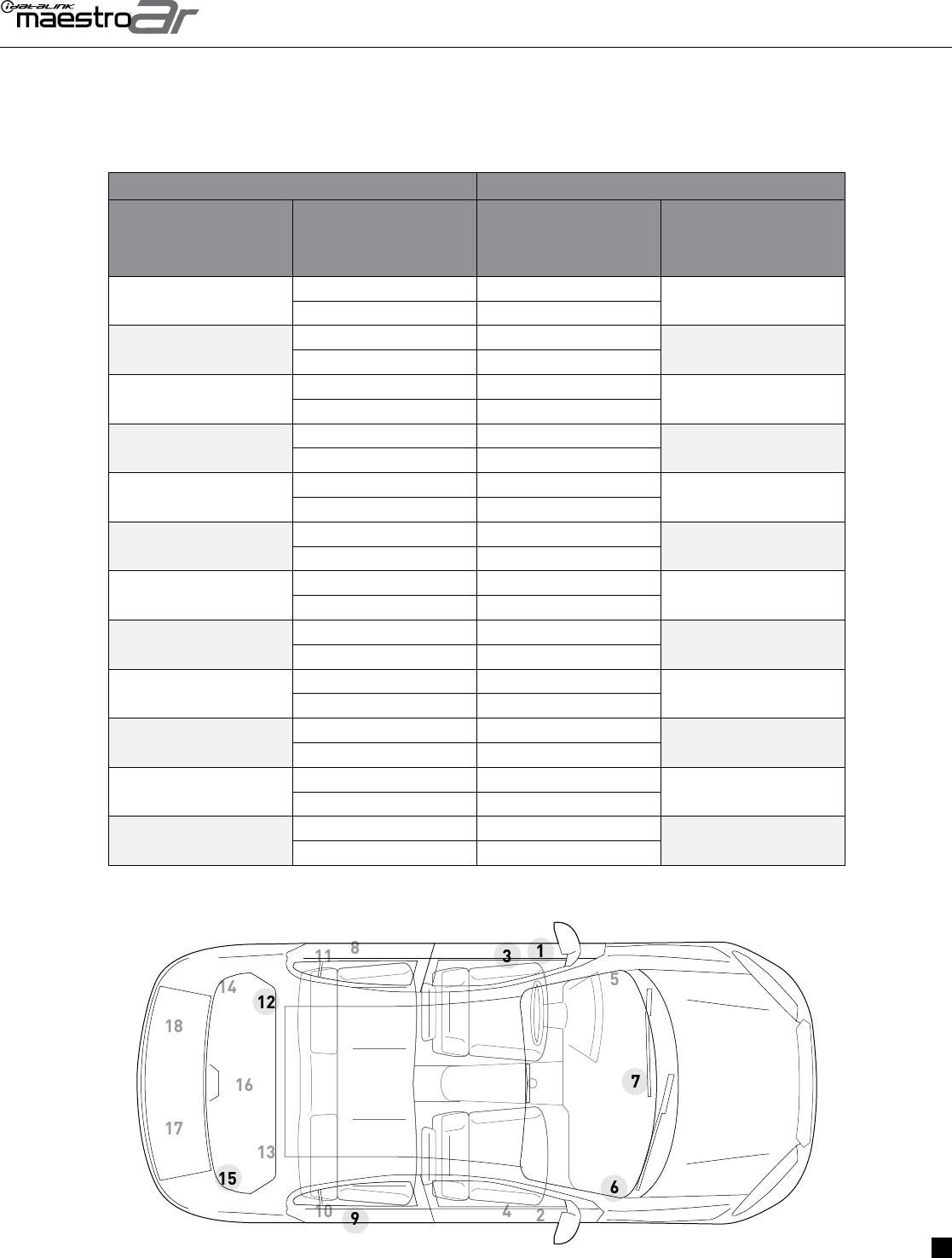

VEHICLE WIRE REFERENCE CHART
T-Harness Wires Vehicle Wires
Wire
Tag
Wire
Color
Speaker Wire Description
Component
Position
LEFT FRONT 1
White Right Front Door Speaker (+)
6
White/Black Right Front Door Speaker (-)
LEFT FRONT 2
White Left Front Tweeter (+)
3
White/Red Left Front Tweeter (-)
RIGHT FRONT 1
Gray Left Front Door Speaker (+)
1
Gray/Black Left Front Door Speaker (-)
RIGHT FRONT 2
Gray/Red Right Front Tweeter (+)
6
Gray Right Front Tweeter (-)
LEFT REAR 1
Green/Black n/a
Green n/a
LEFT REAR 2
Green/Red Left Rear Door Speaker (+)
12
Green Left Rear Door Speaker (-)
LEFT REAR 3
Green/White n/a
Green n/a
RIGHT REAR 1
Purple Subwoofer 2 (+)
9
Purple/Black Subwoofer 2 (-)
RIGHT REAR 2
Purple n/a
Purple/Red n/a
RIGHT REAR 3
Purple n/a
Purple/White n/a
CENTER 1
Orange Right Rear Door Speaker (+)
7
Orange/Black Right Rear Door Speaker (-)
SUB 1
Black/White Subwoofer 1 (+)
15
Black Subwoofer 1 (-)
Amplifi er location: Rear left quarter panel
Note: The amplifi er output colors and labels on the AR-CH3 T-harness do not correspond to the vehicle. For vehicle specifi c wiring
designation, follow this wiring chart.
