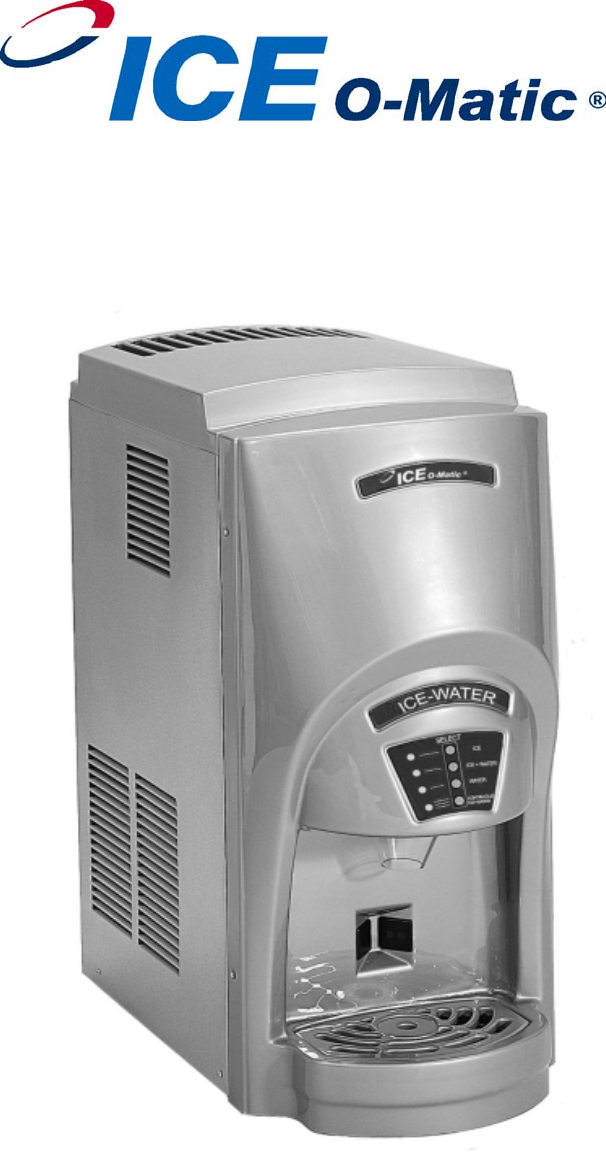

SERVICE PARTS MANUAL FLAKER DISPENSER MODEL-EFD270 Mile High Equipment 11100 East 45th Ave Denver, Colorado 80239 Part Number 9081321-01 Print Date 4/04
*
EFD270 Service Parts This is the list of service parts for the EFD270 ice maker dispenser. Always have the model and serial number available when looking for a part number as changes do occur and the change may reference the model and/or serial number.
EFD270 Service Parts Cabinet 27 Item Part Number Number Description 1 **** Unit Frame 2 29 30 26 31 14 1011357-77 Grill:Sink 1011357-112 Left Side Panel 15 1011357-97 Dispensing Spout 3 1011357-113 Right Side Panel 16 1011357-84 Label - Ice & Water 4 1011357-114 R Pcb Service Panel 17 1011357-83 Label 5 1011357-108 Rear Panel 18 1011357-82 ICE-O-Matic Logo 6 1011357-107 Metal Bracket For Fitting 19 1011357-80 Top Panel 20 PCB housing 1011357-109 Cover For Fitting B
EFD270 Service Parts Condensing System Item Part Number Number Description 1 1011357-105 Compressor assy 5 1011357-34 Protector 9 1011357-33 Start Relay 10 1011357-35 Start Capacitor (315 mfd) 12 1011357-67 Valve Body 13 1011357-103 Valve Piston 14 1011357-65 Valve Cap 15 1011357-44 Air Cooled Condenser 19 1011357-42 Fan Motor 20 1011357-43 Fan Blade 25 1011357-49 Drier 26 1011357-121 R Suction Line/Accumulator April 2004 Page 3
EFD 270 Service Parts Water and Dispensing 41 41 April 2004 Page 4
EFD 270 Service Parts Water and Dispensing Part Numbers Item Part Number Number Description Item Part Number Number Description Dispensing Motor 1 1011357-116 Water Inlet Fitting 34 1011357-11 2 1011357-63 Strainer 35 1011357-111 Cover, Dispensing Motor 3 1011357-13 Fiber Washer 36 1011357-04 Screw 4 1011357-14 Nut 37 1011357-03 Shaft 5 No Number Copper Water Inlet Tube 38 1011357-129 Ice Agitator 6 1011357-64 Water Inlet Valve 39 1011357-02 Pin, Vane 7 1011357-32
EFD 270 Service Parts Auger Drive and Evaporator 44 43 42 45 41 40 38 39 37 36 35 29 32 33 34 31 30 25 26 28 24 22 21 23 2 April 2004 Page 6
EFD 270 Service Parts Auger Drive and Evaporator Part Numbers Item Part Number Number Description Item Part Number Number Description 1011357-75 Ice Breaker 1 1011357-126 Gear Reducer assy 2 1011357-01 Gear Case assy 3 1011357-07 Grease (1 Kg) 37 1011357-54 O Ring 4 1011357-05 Screw 38 1011357-15 Screw 5 1011357-59 O Ring 39 1011357-22 Washer 6 1011357-58 Grease Seal 40 1011357-53 O Ring 7 1011357-85 Bearing 41 1011357-104 Top Bearing 8 1011357-23 Trust Washer
EFD 270 Service Parts Control System Item Part Number Number Description 1-2-3 1011357-48 P.C. Board & Box assy 5 1011357-45 Dispensing P.C.B. 6 1011357-41 Water Level Sensor 7 1011357-39 Hall Effect Sensor 8 1011357-38 Condenser Temp. Sensor 9 1011357-40 Evaporator Temp.
EFD 270 Service Parts Wiring Diagram LB - Light Blue LB April 2004 Page 9
