Internal IDE CD-ROM Drive User's Guide

Etapa 6. Conectando os Cabos à Unidade

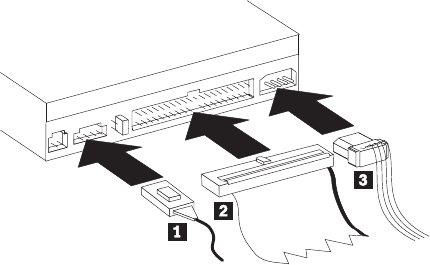

Conecte os cabos à unidade de CD-ROM, conforme segue.
1. Se você tiver uma placa de áudio, localize os cabos de áudio incluídos e
determine qual cabo se encaixa melhor na porta de entrada de áudio do
CD na placa de áudio. Conecte uma extremidade do cabo de áudio
selecionado ao conector de saída de áudio do dispositivo «1¬ e a outra
extremidade à porta de entrada de áudio do CD da placa de áudio. Guarde
o outro cabo caso utilize uma placa de áudio diferente no futuro.
2. Conecte um conector de cabo IDE de 40 pinos «2¬ao conector IDE da
unidade. Alinhe o cabo de maneira que a borda codificada por cor fique
mais próxima ao conector do cabo de alimentação «3¬. Utilize o cabo IDE
fornecido com este opcional, se não houver nenhum cabo conectado à porta
IDE ou se houver apenas um conector de dispositivo no cabo IDE.
3. Conecte um cabo de alimentação de quatro pinos «3¬ ao conector de
alimentação CC do dispositivo.
Etapa 7. Concluindo a Instalação do Hardware
1. Assegure-se de que a unidade esteja montada firmemente e de que os
conectores também estejam conectados firmemente.
2. Assegure-se de que os cabos não interfiram na tampa do computador nem
bloqueiem o caminho das lâminas do ventilador da fonte de alimentação ou
o caminho do fluxo de ar.
3. Instale novamente a tampa do computador.
4. Reconecte todos os dispositivos e verifique todos aqueles que possam ter
ficado desconectados, como teclado, mouse e monitor.
5. Conecte todos os cabos de alimentação às tomadas elétricas.
Step 8. Atualizando a Configuração do Computador
Depois de ter concluído a instalação do hardware, reinicie o computador.
Normalmente, a tela de informações de configuração/instalação é exibida. Se
Parte1:InstalaçãoeGuiadoUsuário1-59
