E’ possibile fissare l’unità CD-ROM orizzontalmente o verticalmente. Se si fissa
l’unità verticalmente, è necessario collegare i CD, inseriti nell’unità, prima di
chiudere il vassoio dell’unità o l’unità CD-ROM non riesce a leggere il CD
correttamente. Per ulteriori istruzioni sul fissaggio dei CD in un’unità fissata
verticalmente,consultarelasezione“CaricamentodiunCD”apagina1-48.
1. Far scorrere l’unità nel vano. L’elaboratore potrebbe disporre di specifiche
procedure richieste per l’installazione delle unità di memoria. Per ulteriori
istruzioni, consultare la documentazione fornita con l’elaboratore.
2. Allineare i fori delle viti tra il vano e l’unità con i fori filettati del supporto
di fissaggio o dell’alloggiamento dell’unità; quindi inserire le viti per
verificare le relative posizioni. Di solito, due viti vengono utilizzate su
ciascun lato.
3. Verificare che l’allineamento sia corretto; quindi serrare le viti per fissare
l’unità. Non serrare eccessivamente.

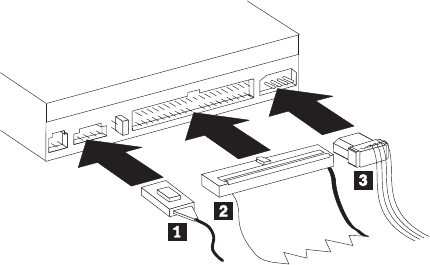

Passo 6. Collegamento dei cavi all’unità
Collegare i cavi all’unità CD-ROM come segue.
1. Se si dispone di un adattatore audio, individuare i cavi audio inclusi e
determinare il cavo che si adatta in modo migliore alla porta di immissione
audio CD dell’adattatore audio. Collegare un’estremità del cavo audio
selezionato al connettore di emissione audio dell’unità «1¬ e l’altra
estremità del cavo alla porta di immissione audio CD dell’adattatore audio.
Conservare l’altro cavo nel caso in cui viene utilizzato un adattatore audio
diverso in futuro.
2. Collegare un connettore di cavo IDE a 40 piedini «2¬ al connettore IDE
sull’unità. Allineare il cavo in modo tale che il margine colorato sia più
vicino al connettore del cavo di alimentazione «3¬. Utilizzare il cavo IDE
fornito con questa opzione se non è presente alcun cavo collegato alla porta
IDE oppure se è presente solo un connettore dell’unità sul cavo IDE
dell’elaboratore.
