Internal IDE CD-ROM Drive User's Guide

l’impostazione di configurazione dell’unità disco fisso come impostazione
secondaria insieme a quella principale, quando viene collegata un’unità
secondaria sullo stesso cavo. Per ulteriori informazioni sull’impostazione dei
cavallotti di configurazione su altre unità, consultare la documentazione
fornita con l’elaboratore oppure con l’unità in uso.
v Alcuni elaboratori non IBM supportano l’impostazione di selezione del cavo,
dove la posizione dell’unità del cavo determina se un’unità è primaria o
secondaria. Per determinare se l’elaboratore supporta tale impostazione,
consultare la documentazione fornita con l’elaboratore.
Passo 4. Impostazione del cavallotto di configurazione

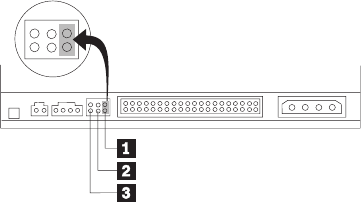

La figura illustra l’impostazione «1¬ primaria, l’impostazione «2¬ secondaria e
l’impostazione «3¬ di selezione del cavo. Configurare l’unità CD-ROM
posizionando il cavallotto sulla serie di piedini corrispondenti all’impostazione
selezionata nel Passo 3. Consultare la sezione “Passo 3. Selezionare la porta
IDE”apagina1-42.
v Se si configura l’unità CD-ROM come primaria, impostare il cavallotto come
impostazione dell’unità «1¬ primaria. Questa modalità è il modo in cui viene
impostata l’unità quando viene fornita. Se è presente una seconda unità sulla
porta IDE, verificare che l’unità sia configurata come secondaria.
v Se si configura l’unità CD-ROM come secondaria, impostare il cavallotto
come impostazione dell’unità «2¬ secondaria. Verificare che l’altra unità della
porta IDE sia configurata come primaria (oppure impostazione secondaria
insieme a quella primaria).
v Se si configura l’unità CD-ROM come selezione del cavo, impostare il
cavallotto come impostazione dell’unità «3¬ di selezione del cavo. Se è
presente un’altra unità sulla porta IDE, verificare che la seconda unità sia
configurata come selezione del cavo.
Passo 5. Fissaggio dell’unità nel vano
Avvertenza: Utilizzare la vite di fissaggio da M3 x5 mm fornita nel pacchetto
di opzione. L’utilizzo delle viti troppo lunghe potrebbe danneggiare l’unità
Parte1:Guidaperl’utenteeall’installazione1-43
