Etape 6. Raccordement des câbles à l’unité

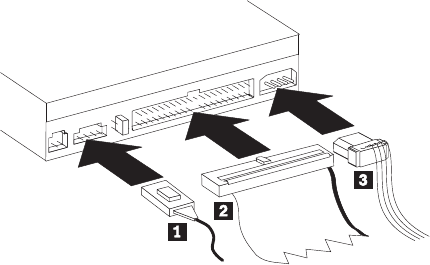

Raccordez les câbles à l’unité de CD-ROM comme suit.
1. Si vous disposez d’une carte son, examinez les câbles audio fournis et
déterminez celui qui s’adapte le mieux au port d’entrée CD audio de votre
carte son. Raccordez l’une des extrémités du câble audio choisi au
connecteur de sortie audio de l’unité «1¬, et l’autre extrémité du câble au
port d’entrée CD audio de votre carte son. Conservez l’autre câble au cas
où vous utiliseriez une carte son différente à l’avenir.
2. Raccordez le connecteur à 40 broches du câble IDE «2¬au connecteur IDE
de l’unité. Alignez le câble de sorte que le bord repéré par une couleur se
trouve près du connecteur du cordon d’alimentation «3¬. Utilisez le câble
IDE livré avec ce produit si aucun câble n’est déjà raccordé au port IDE ou
s’il n’y a qu’un seul connecteur de périphérique sur le câble IDE.
3. Raccordez un câble d’alimentation à quatre broches «3¬ au connecteur
d’alimentation du périphérique.
Etape 7. Achèvement de l’installation matérielle
1. Vérifiez que l’unité est maintenue solidement et que les connecteurs sont
enfoncés correctement.
2. Vérifiez que les câbles ne gênent pas la fermeture du carter de l’ordinateur
et ne bloquent pas les pales du ventilateur de l’alimentation ou les grilles
d’aération.
3. Réinstallez le carter de l’ordinateur.
4. Raccordez tous les périphériques et vérifiez qu’aucun autre dispositif, tel
que le clavier, la souris ou l’écran n’a été malencontreusement déconnecté.
5. Raccordez tous les cordons d’alimentation à leur prise de courant.
