HINWEIS: Dieses Kapitel ist für Sie nur von Interesse,
wenn Sie auch ein Pumpenstartrelais haben. Dieses
Relais verwendet ein Signal des Steuergeräts um einen
eigenen Stromkreis zu schalten, z.B. um eine Pumpe in
Betrieb zu nehmen, die Ihre Bewässerungsanlage mit
Wasser versorgt.

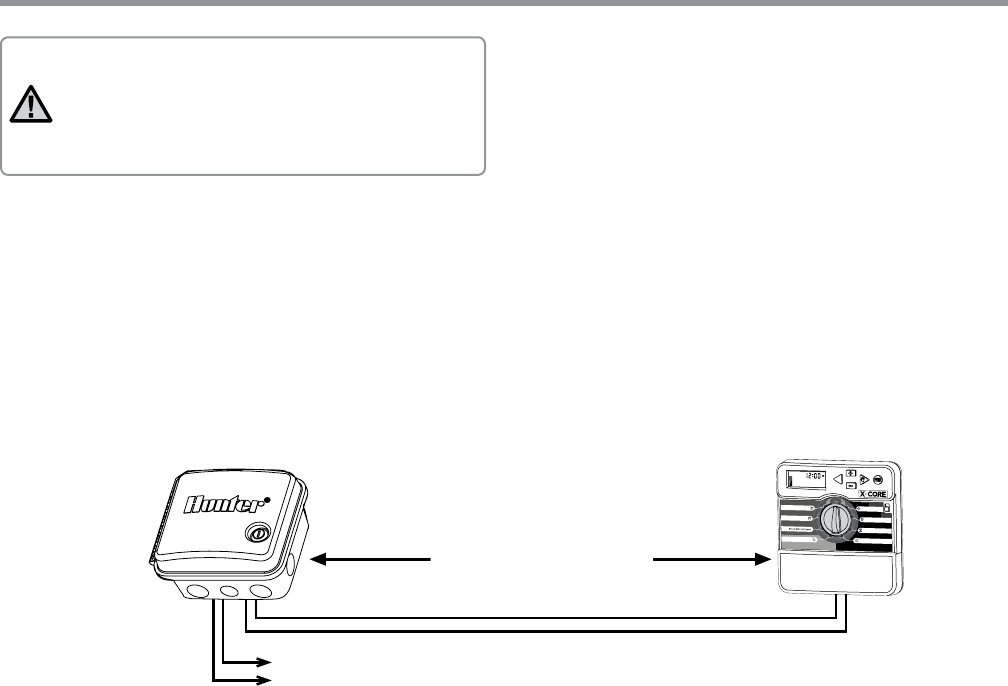

ANSCHLUSS EINES PUMPENSTARTRELAIS
Das Steuergerät sollte mindestens 4,5 m vom Pumpenstartrelais
und der Pumpe entfernt montiert werden, um eventuelle elektrische
Störungen auf ein Minimum zu beschränken.
1. Führen Sie ein Kabelpaar vom Pumpenstartrelais zum Steuerge-
rät.
2. Schließen Sie einen Pol an die C-(Masse – in der Regel ein weißes
Kabel) Klemme im Inneren des Steuergerätes, den anderen vom
Pumpenstartrelais an die
P-Klemme.
Die Haltespannung des Relais darf 0.30 Ampere nicht überschreiten.
Niemals eine Pumpe direkt am Steuergerät anschließen, da sonst
das Steuergerät beschädigt werden könnte.
http://www.hunterindustries.com/support/controllers/
pump-start-relay
