Installation & Assembly

Hunter Fan Company • 7130 Goodlett Farms Parkway #400 • Memphis, TN 38016 • www.HunterFan.com • 98000-03-415 • 04-15-16 • ©2016
Parts List
MODEL #
59247 59248
Lista de piezas
MODELO #
DRAWING #
K5685-01 K5685-02
ESQUEMA #
Weight ±2 lbs
18.7 lbs (8.5 kg) 18.7 lbs (8.5 kg)
Peso ±2 lb
FINISH Brushed Nickel Fresh White
FINISH Níquel cepillado Blanco fresco
# Item Name Qty. / Cant. Part# / No. de la pieza Part# / No. de la pieza Nombre del Item
18 Canopy Screw 3 K1809-05 K1809-05 Tornillo de la campana
20 Wood Screw 3” 2 K0081-01 K0081-01 Tornillo para madera de 3”
24 Flat Washer 2 K0082-01 K0082-01 Arandela plana
26 Mounng Isolator 4 74283-01 74283-01 Aislador de montaje
32 Top Housing Screw 3 K0044-09 K0044-09 Tornillo de la tapa superior
33 Grounding Screw 1 K0062-17 K0062-17 Tornillo para aterrizar
50 Hardware Kit 1 K5685-00-860 K5685-00-861 Kit de materiales
51
Blade Assembly Screw
13
Tornillo de montaje de paleta
52
Blade Washer
13
Arandela de montaje de paleta
53
Machine Screw 6-32
3
Tornillo mecánico 6-32
55
Switch Housing Assembly Screws
3
Tornillo de montaje de la caja del interruptor
66 Switch Housing Assembly 1 K2393-04 K2393-04 Montaje de la caja del interruptor
71 Switch Housing Cap 1 K5683-01 K5683-01 Tapa de la caja del interruptor
98
Blade Set
1 K5449-04-345 K5449-04-346
Juego de paletas
106 Remote Control Receiver 1 K2431-03 K2431-03 Receptor de control remoto
108 Remote Control Transmier 1 K0474-02 K0474-01 Remote Control Transmier
110 Remote Cradle 1 G2272-02 G2272-01 Soporte de control remoto
113 Ceiling Plate 1 84839-02 84839-02 Placa de techo
114 Canopy 1 G2492-03 G2492-03 Campana
123 Canopy Trim Ring 1 84512-01 84512-01 Anillo de la moldura de campana
129 Top Housing 1 K5662-01 K5662-01 Tapa superior
136 Upper Switch Housing 1 K5452-01 K5452-01 Caja superior del interruptor
140
Balancing Kit
1 K0118-01 K0118-01
Kit de equilibrado
106
98
20
28
24
71
66
63
51
55 53
136
108 110
114
32
33
18
113
123
129
Included Accessories / Accesorios incluidos
140
#
# in Parts List
# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
Pre-installed Parts / Partes preinstaladas
26

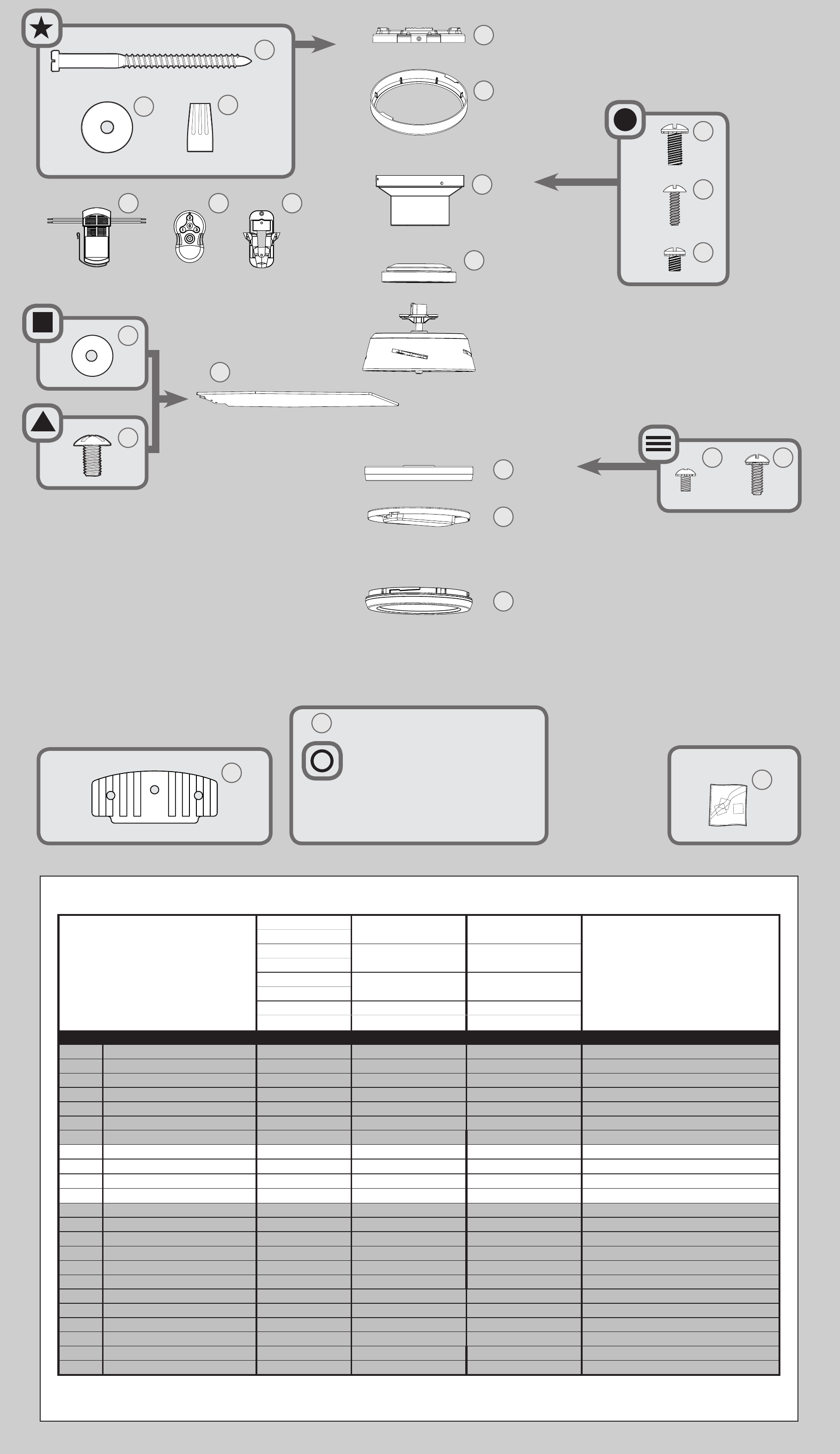

PARTS GUIDE
GUIA DE PARTES
