User manual

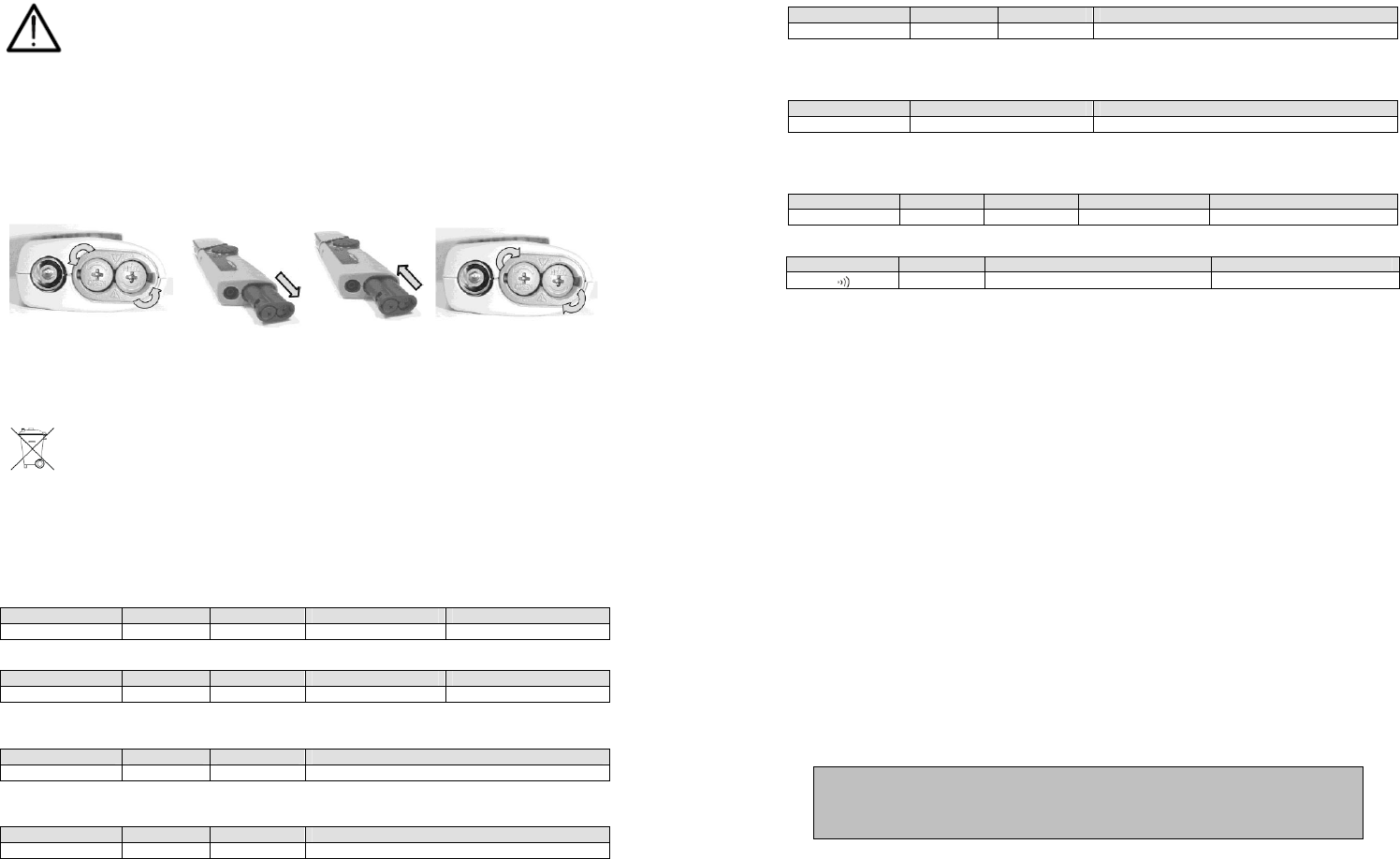

Vložení a výměna baterií
V případě, že se na displeji multimetru zobrazí indikátor „B“ proveďte bezodkladnou výměnu baterií.
Výměnu baterií v multimetru smí provádět pouze kvalifikovaný odborník!
Před výměnou baterií odpojte od multimetru oba měřicí hroty. Při vkládání a výměně
baterií si počínejte obzvlášť opatrně. Zabráníte tím riziku úrazu a nevratného poškození
celého zařízení.
1. Vypněte multimetr.
2. Odpojte od multimetru oba měřicí hroty.
3. Vyjměte držák baterií opatrným uvolněním a pootočením proti směru hodinových ručiček
(přibližně o 1/3 otáčky).
4. Vyjměte obě staré baterie.
5. Vložte nové baterie. Při vkládání baterií dbejte jejich vložení do správné polohy a polarity.
Všímejte si proto příslušných symbolů polarity „+“ a „–“ na bateriích a stejně tak i na držáku baterií.
6. Držák s bateriemi vložte zpět do rukojeti multimetru a zajistěte.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technické údaje
Přesnost (chyba měření) = [(%)chyba čtení + počet digitů s nejmenší váhou]. Následující technická
specifikace se vztahuje na tyto referenční podmínky: teplota 23 °C ± 5 °C při relativní vlhkosti < 70%.
Měření stejnosměrného (DC) napětí
Měřicí rozsah
Rozlišení
Přesnost
Vstupní
impedance
Ochrana proti přepět
í
1,5 ÷ 600 V
0,1 V
± (0,8%
+ 1)
10 MΩ
AC/DC 600 V rms
Střídavé (AC) napětí TrueRMS (2-pólový test)
Měřicí rozsah
Rozlišení
Přesnost
Vstupní
impedance
Ochrana proti přepětí
1,5 ÷ 600 V 0,1 V ± (1,5% + 5) 10 MΩ AC/DC 600 V rms
Crest faktor: max. 2
Měření frekvence oběma měřicími hroty
Měřicí rozsah
Rozlišení
Přesnost
Ochrana proti přepětí
40,0 ÷ 69,9 Hz 0,1 Hz ± (0,5% + 1) AC/DC 600 V rms
Při nejnižší měřitelné hodnotě napětí: 1,6 V. Crest faktor: max. 2
Střídavé (AC) napětí* (1-pólový test)
Měři
cí rozsah
Rozlišení
Přesnost
Vstupní
impedance
50 ÷ 600 V 10 V ± (20% + 2) 1 MΩ
Nejnižší měřitelná hodnota frekvence: 40,0 ÷ 69,9 Hz. Crest faktor: max. 2. (*) Za běžných podmínek:
Dostatečný kontakt multimetru a jeho měřicích hrotů, běžná obuv a podlaha.
Měření frekvence s jedním měřícím hrotem*
Měřicí rozsah
Rozlišení
Přesnost
Vstupní impedance
40,0 ÷ 69,9 Hz 0,1 Hz ± (1,0% + 2) 1 MΩ
Nejnižší měřitelná hodnota napětí: 50 V. Crest faktor: max. 2. (*) Za běžných podmínek: Dostatečný
kontakt multimetru a jeho měřicích hrotů, běžná obuv a podlaha.
Určení sledu fází / Třídění fází (*)
Měřicí rozsah
Vstupní impedance
Ochrana proti přepětí
100 ÷ 600 V 1 MΩ 600 V AC rms
Crest faktor: max. 2. (*) Za běžných podmínek: Dostatečný kontakt multimetru a jeho měřicích hrotů,
běžná obuv a podlaha.
Měření elektrického odporu
Měřicí rozsah
Rozlišení
Přesnost
Napětí
naprázdno
Ochrana proti přepětí
0 ÷ 1499 Ω 1 Ω ± (1,0% + 5) cca 0,4 V DC AC/DC 600 V rms po 1 min.
Zkouška průchodnosti
Měřicí rozsah
Signali
zace
Napětí naprázdno
Ochrana proti přepětí
1 Ω cca 1,5 V DC AC/DC 600 V rms po 1 min.
Metoda měření TrueRMS
Bitrate displeje 3 FPS
Bezpečnostní normy EN 61010-1
Třída ochrany II, dvojitá izolace
Kategorie přepětí CAT IV 600 V
Altituda použití až do výšky 2000 m
Rozměry Výška 250 x šířka 51 x hloubka 30 mm
Hmotnost přibližně 150 g
Zdroj napájení 2 baterie AAA, doba provozu až 170 hodin
Displej LCD, 3 ¾ digity, max. zobrazení 3999 + symboly a desetinná čárka
Podmínky provozu referenční teplota měření +23 °C ± 5 °C
provozní teplota +5 až +40 °C, relativní vlhkost max. 80 %
teplota pro uskladnění -10 až +60 °C, relativní vlhkost max. 70 %
Elektromagnetická kompatibilita EMC a LVD
Výrobek splňuje směrnice EN 61326-1 (1997) + A1 (1998) pro zkoušečky napětí a požadavky
směrnice pro nízké napětí 73/23/EEC (LVD) a směrnice EMC 89/336/EEC doplněné o směrnici
93/68/EEC.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/01/2017
