4. Zhruba po uplynutí 1. sekundy se na displeji zobrazí indikace „MEAS“, která znamená,
že přístrojem došlo k naměření první hodnoty.
5. Po tomto prvním měření (přístroj jej provedl automaticky) bude blikat zelená LED kontrolka
a multimetr přitom vydá krátký akustický tón.
6. Odstraňte červený měřící hrot multimetru od vodiče fáze L1. Zobrazení „PH“ nato zmizí z displeje.
Na displeji se následně zobrazí indikace „L2“, která signalizuje připravenost přístroje k určení fáze L2.
Určení sledu fází:
7. Dotkněte se červeným měřicím hrotem fáze druhého vodiče (ke zjištění fáze L2) nebo přidržte
tento hrot na základní izolaci tohoto vodiče.
Třídění fází
8. Dotkněte se červeným měřicím hrotem fáze druhého vodiče 3-fázové soustavy nebo přidržte
hrot na základní izolaci tohoto vodiče.
9. V případě, že naměřené napětí přesahuje hodnotu 100 V, vygeneruje multimetr akustickou
signalizaci a na displeji se zároveň zobrazí indikace „PH“. V tomto případě nepoužívejte žádné tlačítko
ani otočný ovladač pro výběr druhu měření a i nadále přidržte měřicí hrot na vodiči.
10. Po uplynutí zhruba 1 sekundy se na displeji zobrazí symbol „MEAS“, který indikuje to,
že přístroj provedl i druhé měření.
Upozornění! Mezi jednotlivým měřením nesmí uplynout více, než 10 sekund.
V opačném případě se na displeji zobrazí indikace „SEC“ a celé měření musíte zopakovat
od začátku. Stiskněte proto tlačítko „MEAS“ a zopakujte celý měřící postup od kroku 1.
Výstup naměřených hodnot
• Měřené vodiče mají shodnou fázi (nulový fázový posun / jsou připojeny ke stejné fázi, například
L1), multimetr proto na displeji zobrazí indikaci „1.1.-.“ a současně přitom se rozsvítí zelená LED
kontrolka.
• Došlo k určení správného sledu fází. Multimetr v takovém případě zobrazí indikaci „1.2.3.“.
Zároveň přitom se rozsvítí zelená LED.
• Nesprávný sled fázových vodičů a směr točivého magnetického pole, které je zapotřebí pro
správný chod 3-fázových spotřebičů (například elektromotoru). Na displeji multimetru se zobrazuje
indikace „2.1.3.“ a současně přitom se rozsvítí červená LED kontrolka.
Stiskem tlačítka „MEAS“ můžete zahájit další měření.
Upozornění! Hodnota měřeného napětí není hodnota mezi fázovým vodičem a nulovým
vodičem, ale napětí mezi fázovým vodičem a zemnícím potenciálem, který je tvořen
samotnou obsluhou multimetru, jež spojuje měřený obvod a jeho uzemnění
prostřednictvím kontaktu prstu na metalickém senzoru (5).
Nikdy se nedotýkejte vodičů, u nichž si nejste jisti, zda jsou odpojeny od zdroje!
• V případě, že při tomto měření budete stát na dobře izolovaném podkladu (podlaha s plastovým
povrchem a používáte boty s vysokou, gumovou podrážkou) může se stát, že multimetr nenaměří
vypovídající hodnoty! Pakliže při tomto druhu měření nedojde ke uzavření měřeného, elektrického
obvodu se zátěží (multimetrem), nemůže přístroj vykázat skutečnou hodnotu napětí měřeného
obvodu.
• Doporučujeme však každé měření provádět minimálně 2x pro dostatečné ověření naměřené
výstupní hodnoty.

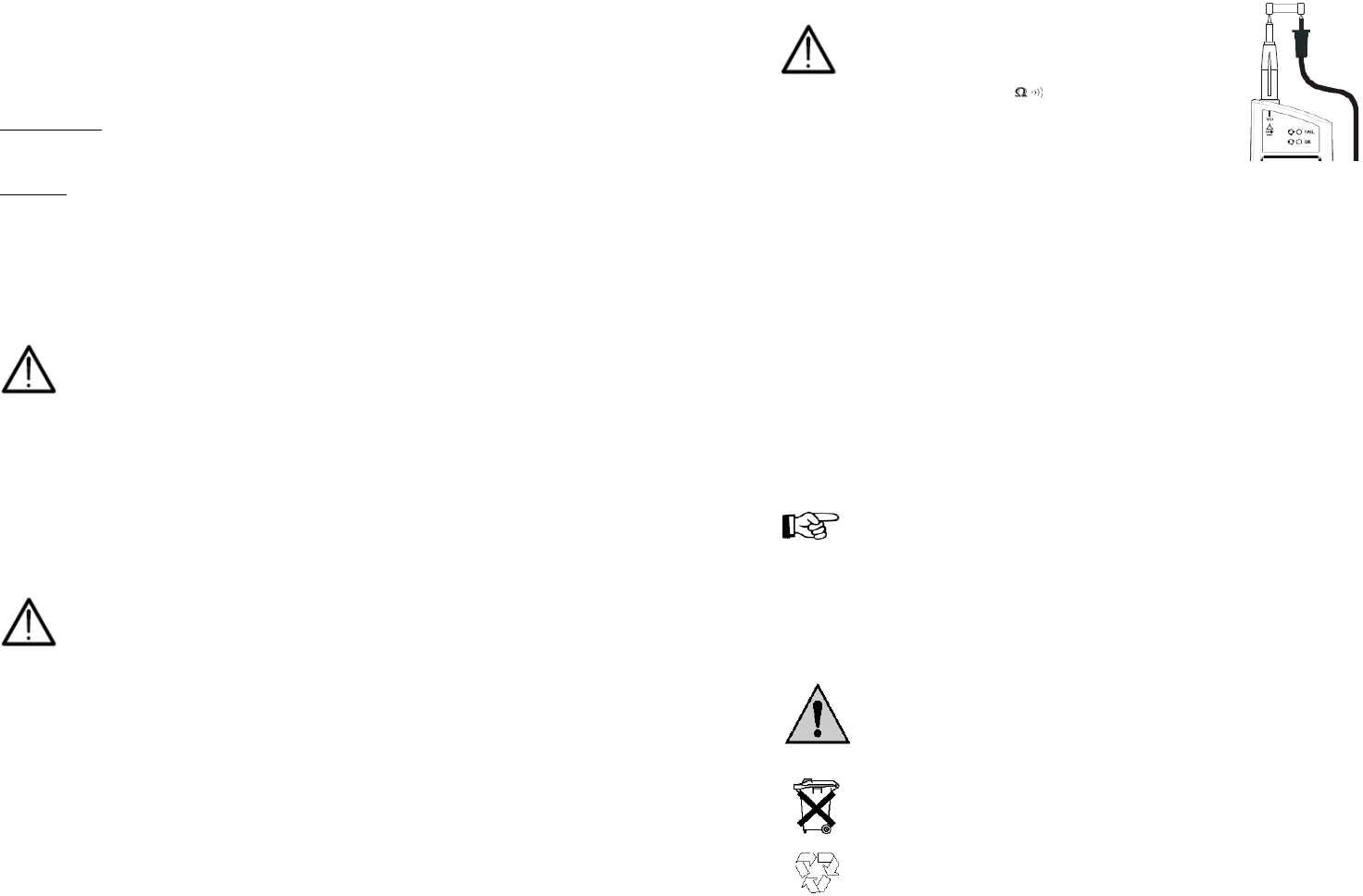

Test průchodnosti / Měření elektrického odporu
Při tomto druhu měření se ujistěte, že měřený obvod je odpojený
od zdroje napájení! Před prováděním tohoto měření nejprve
zajistěte vybití všech kondenzátorů v měřeném obvodu.
1. Přepněte multimetr do režimu měření .
2. Do spodního portu COM připojte černý kabel, který je vybaven měřicím
hrotem a červený měřicí hrot připojte do horního měřícího vstupu V+/Ω.
3. Připojte červený měřicí hrot k jedné části měřeného místa a černý měřicí hrot k opačnému konci
(například pojistce nebo vodiči). Multimetr poté na displeji zobrazí hodnotu elektrického odboru.
Měřicí rozsah přitom multimetr zvolí naprosto automaticky.
4. V případě, že se na displeji zobrazí indikace „O.L“ znamená to, že při aktuálním měření došlo
k překročení maximálního měřicího rozsahu nebo je měřený obvod v některém místě přerušený.
5. Pokud multimetr vygeneruje akustickou signalizaci znamená to, že celkový odpor měřeného
obvodu je menší, než 40 Ω.
6. Při tomto druhu měření můžete použít funkce HOLD pro přidržení naměřené hodnoty na displeji
multimetru.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního
multimetru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit displej a pouzdro multimetru.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
