Měření stejnosměrného (DC) napětí
Upozornění! Maximální hodnota DC napětí, kterou můžete pomocí
tohoto multimetru měřit, je 600 V. Při měření vyšších hodnot hrozí
riziko úrazu elektrickým proudem a poškození přístroje!

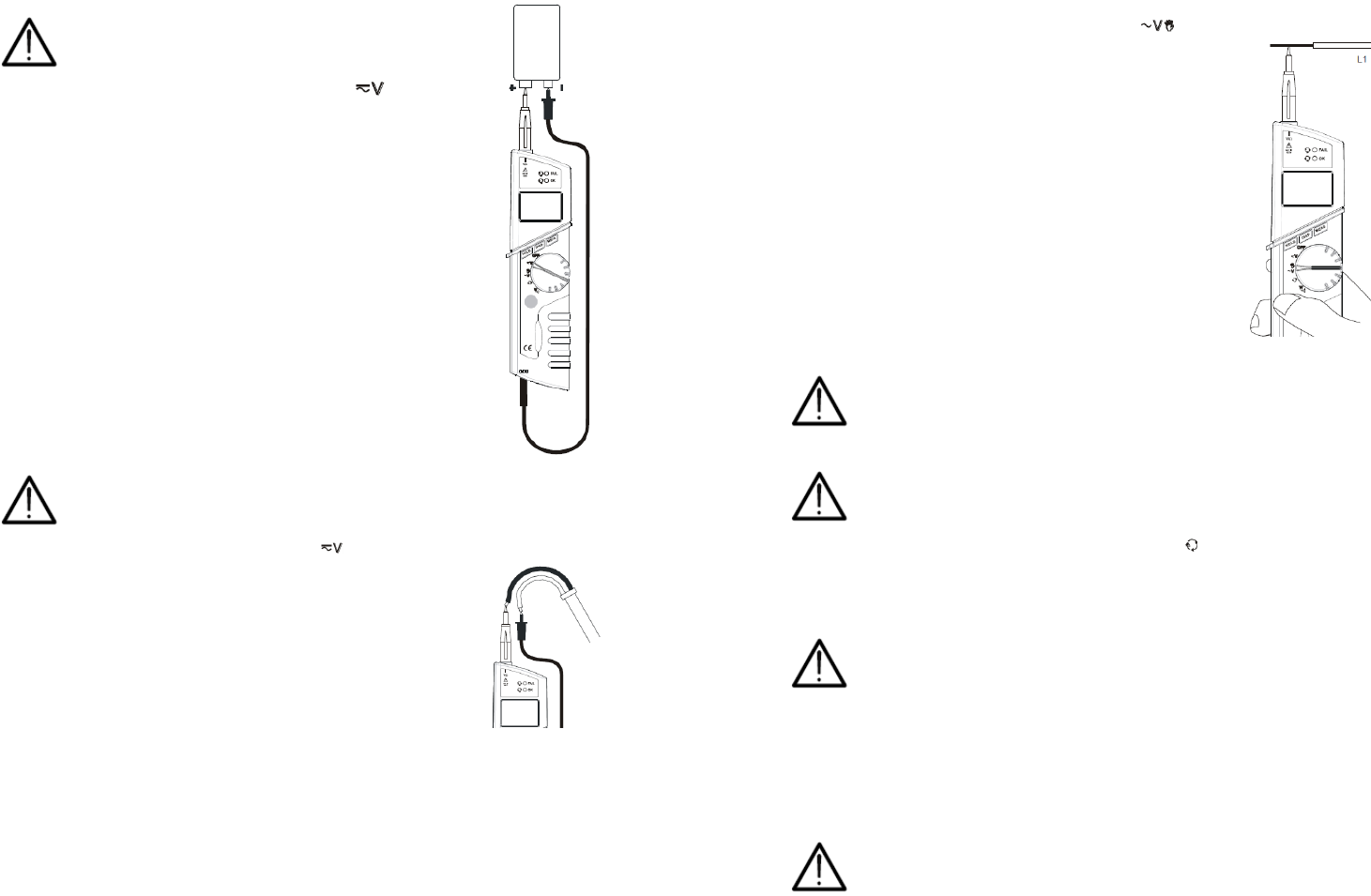

1. Otočte ovladač do režimu měření stejnosměrného napětí .
2. Do spodního portu COM připojte černý kabel, který je vybaven měřicím hrotem
a červený měřicí hrot připojte do horního vstupu V+/Ω.
3. Červený měřicí hrot připojte ke kladnému pólu a černý měřicí hrot připojte
k zápornému pólu měřeného obvodu (například baterie). Na displeji se v té chvíli
zobrazí hodnota aktuálně naměřeného napětí. Měřící rozsah je v tomto případě
vybrán automaticky.
4. V případě, že se na displeji zobrazí indikace „O.L“, znamená to, že naměřená
hodnota napětí přesahuje maximální přípustnou hodnotu pro měření tímto
multimetrem. Okamžitě proto ukončete měření a odpojte oba měřící hroty od
měřeného obvodu. V opačném případě může dojít k nevratnému poškození
měřícího přístroje.
5. Pokud se na displeji před naměřenou hodnotou zobrazí záporné znaménko „–“,
znamená to, že červený měřicí hrot je připojen k zápornému pólu a černý měřicí
hrot ke kladnému pólu měřeného obvodu. Při prohození obou měřicích hrotů se
pak naměřená hodnota na displeji zobrazí bez záporného znaménka.
6. Po naměření hodnoty stejnosměrného napětí můžete použít funkci HOLD.
Měření střídavého (AC) napětí a frekvence (Dvoupólový test)
Upozornění! Maximální hodnota AC napětí, kterou můžete pomocí tohoto multimetru
měřit, je 600 V. Při měření vyšších hodnot hrozí riziko úrazu elektrickým proudem
a nevratné poškození přístroje!
1. Otočte ovladač do polohy měření střídavého napětí .
2. Do spodního portu COM připojte černý kabel, který je vybaven měřicím
hrotem a červený měřicí hrot připojte do horního měřicího vstupu V+/Ω.
3. Připojte červený měřicí hrot k měřenému místu (například vodiči) a černý
měřicí hrot k druhému měřenému místu (vodiči) v obvodu. Na displeji se v té
chvíli zobrazí naměřená hodnota střídavého napětí. Systém multimetru přitom
automaticky zvolí potřebný měřicí rozsah.
4. Stiskem tlačítka DISP dojde k přepnutí mezi zobrazením naměřené hodnoty
střídavého napětí a frekvence.
5. V případě, že se na displeji zobrazí indikace „O.L“, znamená to, že hodnota napětí přesahuje
maximální přípustnou hodnotu pro měření tímto multimetrem. Okamžitě proto ukončete měření
a odpojte oba měřící hroty od měřeného místa v obvodu. V opačném případě může dojít
k nevratnému poškození měřícího přístroje.
6. Po naměření hodnoty napětí a frekvence můžete použít funkci HOLD.
Měření střídavého (AC) napětí a frekvence (Jednopólový test)
1. Otočte ovladač do polohy měření AC napětí a frekvence .
2. Do měřícího vstupu V+/Ω připojte červený měřicí hrot.
3. Multimetr uchopte pevně do jedné ruky a zároveň přitom palcem
stiskněte metalický senzor (5).
4. Dotkněte se červeným měřicím hrotem měřeného místa
(například vodiče). Multimetr poté prostřednictvím zemního potenciálu
zobrazí naměřenou hodnotu napětí na displeji. Systém multimetru přitom
automaticky použijte potřebný měřicí rozsah.
5. Stiskem tlačítka DISP můžete přepínat mezi zobrazením naměřené
hodnoty střídavého napětí a frekvence.
6. V případě, že se na displeji zobrazí indikace „O.L“, znamená to,
že hodnota měřeného napětí přesahuje maximální přípustnou hodnotu
pro měření multimetrem. Okamžitě proto ukončete měření a odpojte měřicí
hrot od měřeného místa v obvodu. V opačném případě může dojít
k nevratnému poškození měřícího přístroje.
7. Po naměření hodnoty napětí a frekvence můžete použít funkci HOLD.
Upozornění! Při jednopólové zkoušce napětí přístroj zobrazuje hodnotu napětí díky
uzemnění, které zajišťuje samotná obsluha multimetru. Hodnota takto naměřeného napětí
se obvykle liší od hodnoty naměřené prostřednictvím zemního potenciálu. Nikdy se však
nedotýkejte vodičů nebo míst v obvodě, pokud si nejste jisti, zda jsou připojeny ke zdroji.
Určení sledu fází / Třídění jednotlivých fází 3-fázové soustavy
Upozornění! Maximální hodnota AC napětí, kterou můžete pomocí tohoto multimetru
měřit, je 600 V. Při měření vyšších hodnot hrozí riziko úrazu elektrickým proudem a
nevratné poškození přístroje!
1. Otočte ovladač do polohy určování sledu fází třífázové soustavy .
2. Multimetr uchopte pevně do jedné ruky a zároveň přitom palcem stiskněte metalický senzor (5).
3. V levém horním rohu displeje se zobrazí indikátor „L1“, což znamená, že multimetr je připraven
k dalšímu měření.
Během tohoto měření vždy dodržujte následující bezpečnostní pokyny:
• Multimetr držte velmi pevně v ruce.
• Měřícím hrotem nemusí mít přímý kontakt s měřeným místem obvodu. Blízkost
silného externího zdroje napětí může způsobit poškození multimetru.
Určení sledu fází / Třídění fází
Dotkněte se červeným měřicím hrotem jádra vodiče nebo přiložte tento měřicí hrot na základní
tohoto izolaci vodiče L1.
V případě, že napětí v měřeném místě přesáhne hodnotu 100 V, vygeneruje multimetr zvukovou
signalizaci a zároveň přitom se na displeji zobrazí indikace „PH“. V této chvíli nepoužívejte žádné jiné
tlačítko ani neotáčejte ovladačem výběru měřicích funkcí a ponechejte červený měřicí hrot i nadále
přiložený k měřenému vodiči.
V případě, že napětí nedosáhne hodnoty 100 V, multimetr nebude generovat žádný tón
a na displeji se ani nezobrazí žádná další indikace. Další měření (třídění fází) proto již
není možné provádět.
