User manual

Vlastnosti
Tento multimetr je určený pro použití v následujících oblastech měření:
• Měření stejnosměrného i střídavého napětí (TrueRMS)
• Určení sledu fází
• Určení sledu fází prostřednictvím jednoho měřícího hrotu
• Měření frekvence
• Měření frekvence prostřednictvím jednoho měřícího hrotu
• Automatické rozpoznání druhu napětí
• Jednofázová zkouška AC napětí
• Měření odporu
• Zkouška průchodnosti
Přechod na vybranou funkci provedete pomocí hlavního otočného ovladače, který má celkově
5 poloh. Multimetr je vybaven dalšími 3 funkčními tlačítky, které funkce jednotlivých režimů rozšiřují.
Aktuálně vybraná funkce a režim se vždy zobrazuje na displeji. Multimetr je vybaven funkcí úspory
energie, která zajišťuje automatické vypnutí přístroje po uplynutí 15. minut nečinnosti od posledního
stisku tlačítka. Multimetr však můžete kdykoliv vypnout po přetočení otočného ovladače do polohy
OFF. Multimetr pak zapnete po přetočení ovladače z polohy OFF do požadovaného měřícího režimu.
Definice skutečné efektivní a střední hodnoty
Měřící zařízení pro střídavé veličiny se rozdělují na 2 kategorie.
• Přístroje pro měření střední hodnoty: Přístroje, které měří pouze hodnotu vlny základní
frekvence (50 nebo 60 Hz).
• Přístroje pro skutečnou efektivní hodnotou (True RMS).
Tyto přístroje dokáží měřit efektivní hodnotu testované veličiny.
Přístroje, které měří střední hodnoty poskytují pouze hodnotu základní frekvence, zatímco přístroje
s měřením RMS poskytují hodnoty o celém průběhu včetně harmonických složek (které se nacházejí
v síti a v blízkosti měřeného zařízení). Naměřené hodnoty se u obou technologií shodují pouze
v případě, že vlna signálu má čistě sinusový průběh.
Efektivní hodnota a faktor výkyvu (Crest Factor)
Efektivní hodnota střídavého proudu, je hodnota stejnosměrného proudu, který s proudem o velikosti
1 A, vykoná v daném elektrickém obvodu stejnou práci jako hodnota proudu střídavého o stejné
velikosti a ve stejném časovém úseku (periodě). Tuto hodnotu je možné vyjádřit i následovně:
Efektivní hodnota je RMS = Root Mean Square (střední kvadratická odchylka).
Činitel výkyvu (Crest Factor) je poměr mezi špičkovou hodnotou signálu a jeho efektivními hodnotami:
Tato hodnota je proměnlivá v závislosti na průběhu signálu, u sinusového průběhu je to:
√2 = 1,41.
V případě zkreslení, je činitel výkyvu o to větší, čím větší je zkreslení průběhu.
Provádění měření
Multimetr používá jako zdroj napájení běžné baterie. Pakliže již budou mít baterie nízkou
kapacitu, zobrazí se na displeji symbol „B“. Vyměňte v takovém případě staré baterie za nové.
Multimetr odpovídá technické specifikaci uvedené v tomto návodu k obsluze. Tato specifikace
je výrobcem zaručena po dobu 1 roku od jeho zakoupení. Pro zachování těchto vlastností proto
provádějte pravidelnou kalibraci multimetru 1x za rok. V případě, že je multimetr uskladněn
za výrazně nízkých teplot, ponechejte jej před dalším použitím dostatečně dlouhou dobu aklimatizovat.
Aklimatizace přitom může trvat i několik hodin. Teprve poté může multimetr dosahovat uváděných
technických parametrů.
Popis a ovládací prvkY

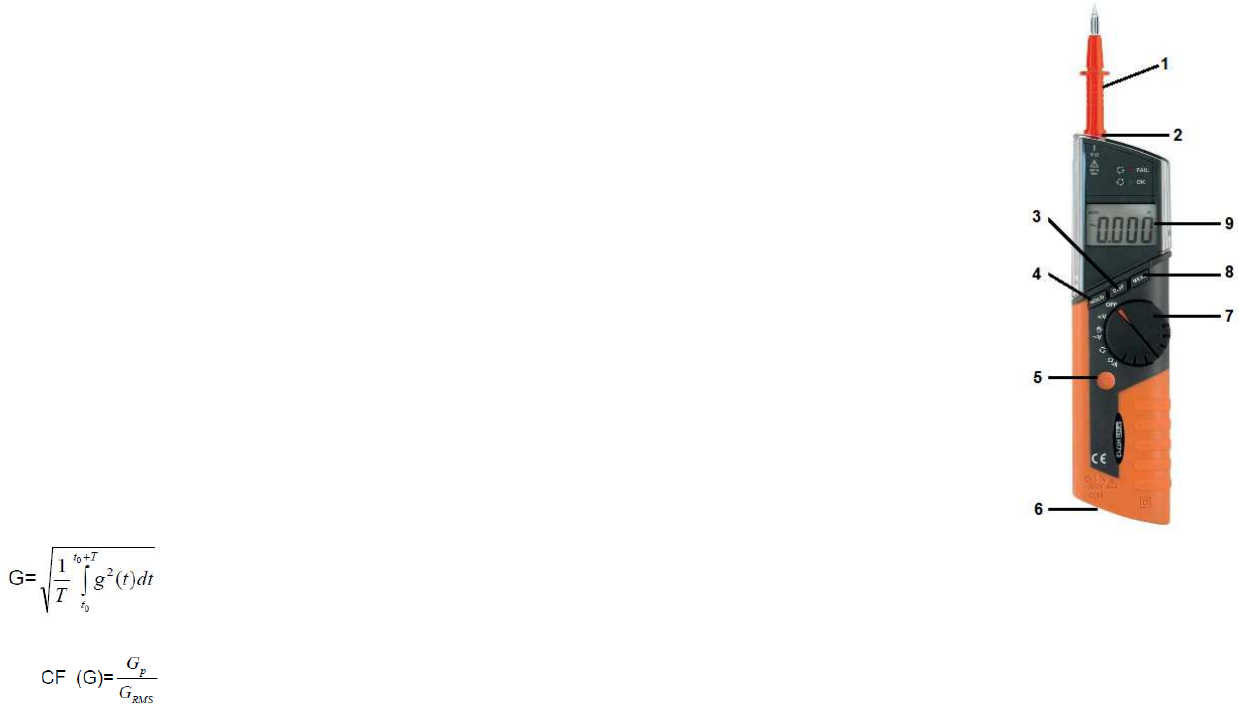

1. Měřící hrot
2. Vstup měřených hodnot (V+/Ω)
3. Tlačítko DISP
4. Tlačítko HOLD
5. Dotykový metalický senzor
6. COM port pro připojení černého měřicího kabelu
7. Otočný ovladač pro výběr měřících funkcí
8. Tlačítko MEAS
9. LCD displej
Funkční tlačítka HOLD / DISP / MEAS
Po prvním stisku příslušného tlačítka se zobrazí
korespondující symbol na displeji a zároveň přitom přístroj
vygeneruje akustickou signalizaci. Při otáčení otočného
ovladače dojde k seřízení hodnot všech dříve naměřených
veličin zpět do výchozí (nulové) hodnoty.
HOLD – po stisku tohoto tlačítka dojde k „přidržení“ aktuálně
naměřené hodnoty na displeji. Současně přitom se na displeji
zobrazí indikátor „HOLD“. Opětovným stiskem je tato funkce
deaktivována a přístroj bude provádět další měření.
DISP – tímto tlačítkem můžete přepínat mezi zobrazením
frekvence a hodnoty napětí při měření střídavého (AC) proudu.
MEAS – tlačítko, které slouží při určování sledu (třídění) fází
a směru otáčení magnetického pole a pro další měřící
procesy.
Zapnutí multimetru
Multimetr zapnete otočením hlavního otočného ovladače
do vybraného režimu měření. Po celou dobu, kdy je multimetr
zapnutý zůstanou všechny segmenty displeje viditelné.
V tomto stavu je přístroj připraven k provádění měření.
Funkce automatického vypnutí (Auto Power Off)
V případě, že po zapnutí nebudete multimetr používat po dobu 15. minut, systém zajistí
jeho automatické vypnutí. Pro opětovné zapnutí multimetru a uvedení
do provozu všech jeho měřících funkcí přetočte ovladač zpět do polohy OFF
a poté znovu do požadovaného měřícího režimu.
Rozsah dodávky
Multimetr HT712
Červený měřicí hrot
Černý kabel s měřicím hrotem
Pouzdro
Baterie
Návod k obsluze
