Instructions

PV-ISOTEST
DE - 11
6. ANWEISUNGEN ZUM GEBRAUCH
6.1. RPE – DURCHGANGSTEST AN PV-MODULEN/STRINGS/FELDERN
Zweck dieser Messung ist die Durchführung eines Durchgangstests an den Schutz- und
Potentialausgleichsleitern der PV Anlage (z.B. vom Erder bis zum Potentialausgleich
sowie bis zur PV Anlage). Der Test muss mit einem Prüfstrom > 200mA gemäß den
Normenvorschriften der Richtlinie VDE 0413-4 , IEC/EN61557-4 und IEC/EN62446
durchgeführt werden.
6.1.1. Kalibration der Messleitungen
1. Mit den Pfeiltasten (,) stellen Sie den Cursor auf RPE
und bestätigen Sie mit ENTER. Das Gerät zeigt den
folgenden Bildschirm:
RPE 15/10 – 18:04
R - - - 
Itest - - - mA
STD 2.00 - - - 
MODUS Lim.
><
2. Benutzen Sie die Pfeiltasten  oder  und wählen Sie
die Position “><” aus. Das Gerät zeigt die nebenstehend
abgebildete Bildschirmseite.
RPE 15/10 – 18:04
R - - - 
Itest - - - mA
STD 2.00 - - - 
MODUS Lim.
><

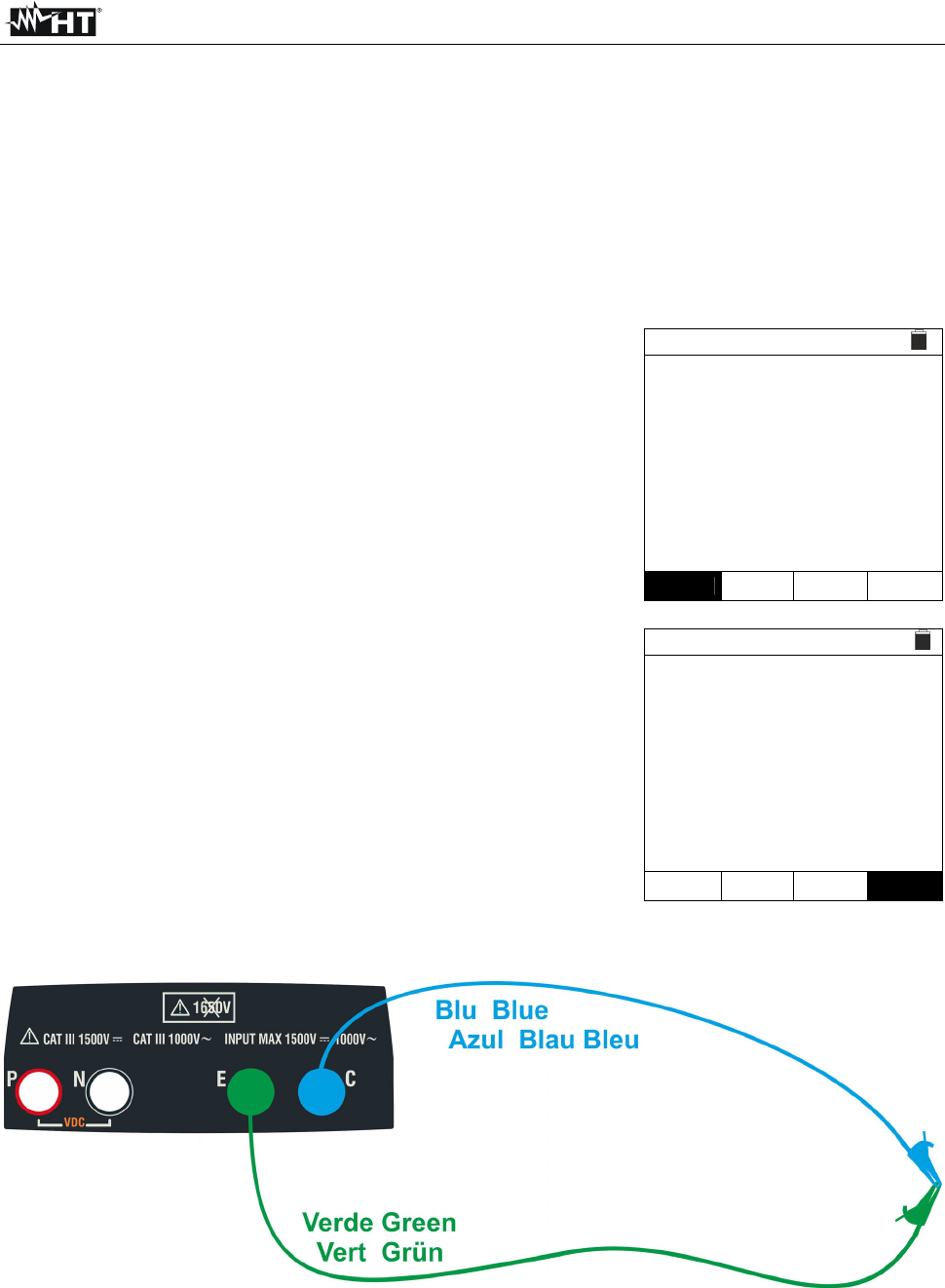

3. Verbinden Sie die Messkabel, wie in der Abb. 4 gezeigt.
Abb. 4: Kompensation des Widerstands der Messkabel
