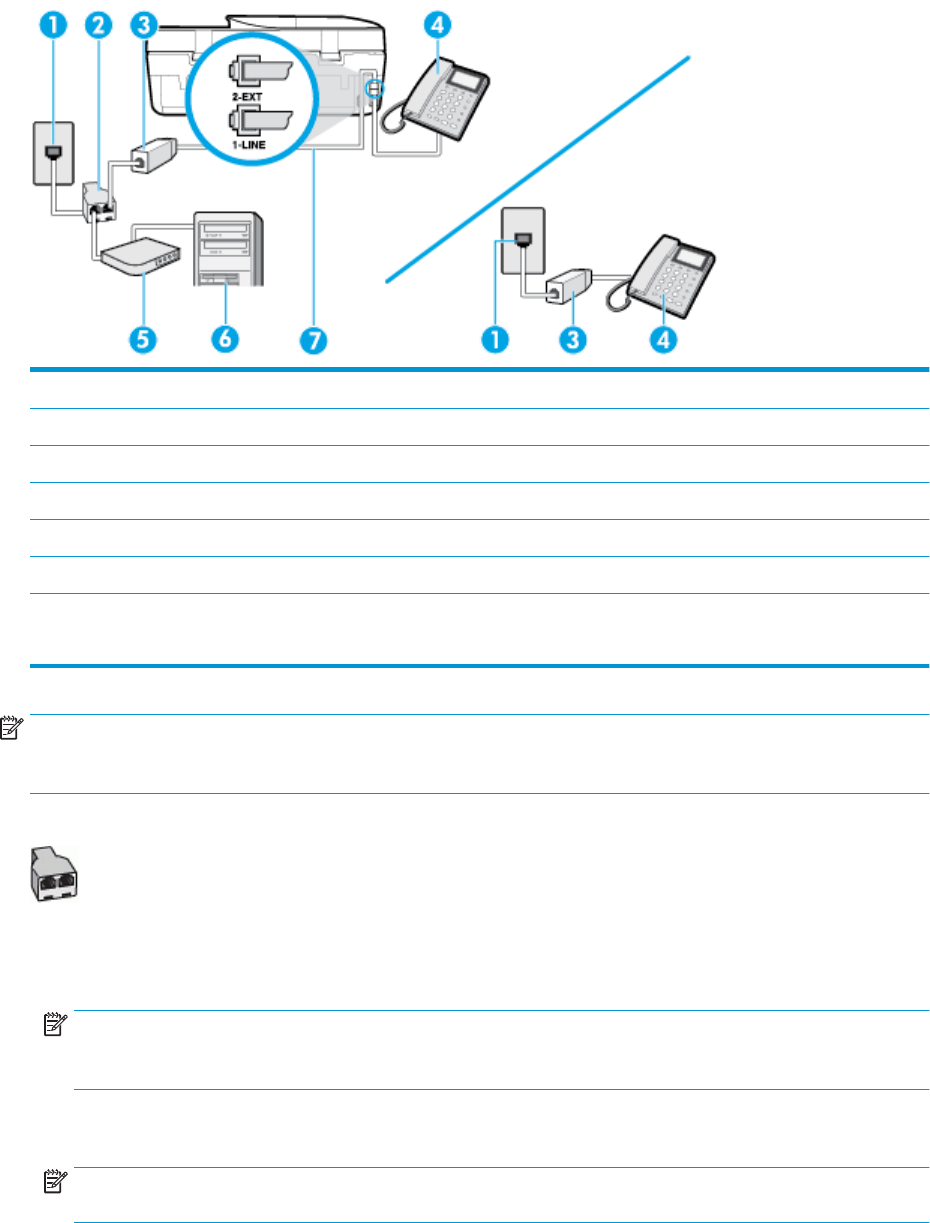

1 Giắc cắm trên tường của điện thoại
2 Bộ chia song song
3 Bộ lọc DSL/ADSL
4 Điện thoại
5 Modem DSL/ADSL
6 Computer (Máy tính)
7 Kết nối dây điện thoại với cổng có dán nhãn 1-LINE ở mặt sau máy in.
Bạn có thể cần kết nối dây nguồn điện thoại với bộ chuyển đổi theo vùng/quốc gia của bạn.
GHI CHÚ: Bạn cần mua một bộ chia song song. Bộ chia song song có một cổng RJ-11 ở phía trước
và hai cổng RJ-11 ở phía sau. Không sử dụng bộ chia điện thoại 2 đường dây, bộ chia nối tiếp hay bộ
chia song song có hai cổng RJ-11 ở phía trước và phích cắm ở phía sau.
Hình 5-10 Ví dụ về bộ chia song song
Để cài đặt máy in với modem DSL/ADSL máy tính
1. Nhận bộ lọc DSL từ nhà cung cấp DSL của bạn.
GHI CHÚ: Điện thoại ở các bộ phận khác trong nhà/văn phòng dùng cùng số điện thoại với
dịch vụ DSL cần được kết nối với bộ lọc DSL bổ sung để tránh nhiễu khi thực hiện các cuộc gọi
thoại.
2. Sử dụng dây diện thoại được cung cấp trong hộp đi kèm máy in, kết nối một đầu với bộ lọc DSL,
sau đó kết nối đầu còn lại với cổng có nhãn 1-LINE ở phía sau máy in.
GHI CHÚ: Bạn có thể cần kết nối dây nguồn điện thoại với bộ chuyển đổi theo vùng/quốc gia
của bạn.
3. Nếu bạn có hệ thống điện thoại loại song song, vui lòng gỡ giắc cắm trắng ra khỏi cổng có gắn
nhãn 2-EXT ở đằng sau máy in, và sau đó kết nối điện thoại với cổng này.
