per collegare il cavo del TMA alla relativa porta sullo scanner
1 Scollegare il cavo di alimentazione dallo scanner.
2 Individuare la porta del TMA sul retro dello scanner.
3 Tenendo il cavo del TMA dall'estremità libera, allineare il connettore in modo
che la freccia sia rivolta verso l'alto.
4 Inserire delicatamente il connettore nella porta del TMA.
Attenzione! Non forzare l'inserimento del cavo nella porta del TMA.
In caso contrario, i piedini interni potrebbero piegarsi o spezzarsi.
5 Ricollegare il cavo di alimentazione.

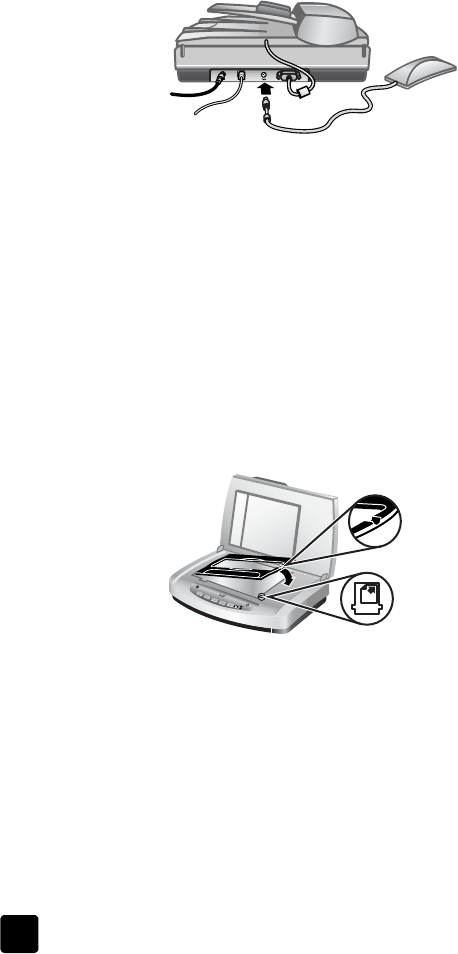

Cavo e porta del TMA
scansione di diapositive o negativi
Per eseguire la scansione di diapositive o negativi standard da 35 mm, utilizzare
la fonte luminosa e il piano di posizionamento del TMA. Per i negativi è necessario
l'apposito supporto. Se si esegue la scansione di un numero di diapositive inferiore
a tre, è necessario utilizzare la protezione luce per diapositive; se si esegue la
scansione di un numero di negativi inferiore a quattro, è necessario utilizzare la
protezione luce per negativi.
per avviare il processo di scansione
1 Appoggiare il piano di posizionamento sul vetro dello scanner e far
corrispondere il segno di riferimento del piano con quello sullo scanner.
Appoggiare il piano di posizionamento sul vetro dello scanner
2 Inserire le diapositive o i negativi nella fonte luminosa del TMA.
