SAS SFF 8-bay Drive Cage Installation Instructions, Second Edition - HP ProLiant DL785 G5 Servers

2
5. オプションのドライブ ケージの下のベゼルにドライブ ケージ ラベルを貼ります。
6. SASコントローラを取り付けます。取り付け手順については、SASコントローラに付属
のインストレーション シートを参照してください。

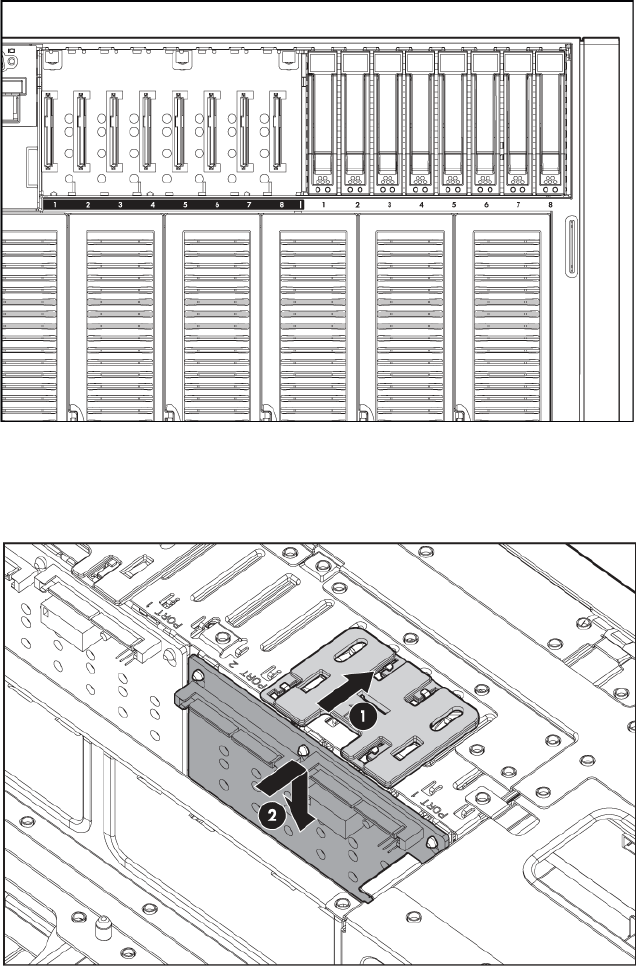

7. プラスチック製の固定金具をサーバ正面方向にスライドさせます。
8. ハードディスク ドライブ バックプレーンを取り付けます。
9. バックプレーンにデータ ケーブルを2本接続し、他端をオプションのコントローラに接
続します。
10. 電源コードを接続します。
a. 標準バックプレーンに接続しているデータ ケーブルを2本とも少し持ち上げます。
b. 持ち上げたデータ ケーブルの下に電源コードを通し、サーバの側面にはわせま
す。
