Installing a PCI Express graphics card or compute card with auxiliary power adapter

部品の取り 外 し
1. カード サポー ト がある場合は取 り 外し て、 拡張ス ロ ッ ト お
よびシステム ボー ド コネクタにアクセスできるようにし
ます。
2. PCIe-x16拡張ス ロ ッ ト を1つ選択し ます。
a. 拡張ス ロ ッ ト の保持ク ラ ン プ を開き ます
1。
b. 適切な拡張ス ロ ッ ト カバーを取り外します
2。
注： PCI Express （PCIe） -x16拡張スロ ッ ト を確認する には、
側面のア ク セス パネルに貼付されたサービス ラベルを参
照して く ださい。
注： 最適な状態で冷却するには、 フ ァ ンに隣接 し た拡張ス
ロ ッ ト に何も取り付けないか、 またはグラ フ ィ ッ ク ス カー
ド フ ァ ンの吸気口をふさ がない拡張カー ド を取 り 付けて
ください。

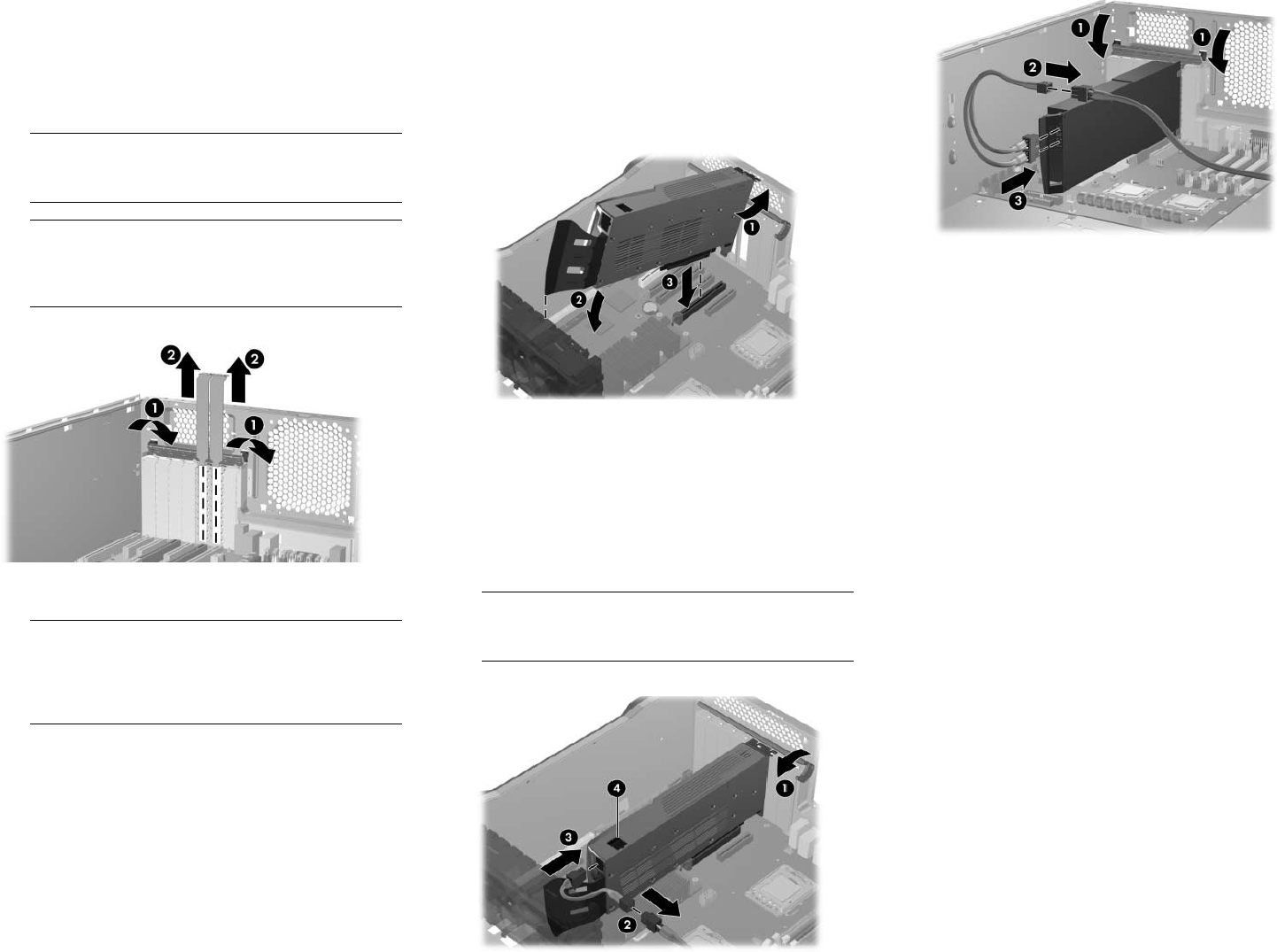

図1-1 保持 ク ラ ン プ を開いてのスロ ッ ト カバーの取り外し
手順2 ：グラフィックス カードの取り付け
注： 高電力消費型グ ラ フ ィ ッ ク ス カードは、システム ボー
ド上の2つの拡張スロ ッ ト を占有し ます。 1枚目のカー ド の
挿入部分の突起はプ ラ イ マ リ グラフ ィ ッ クス スロッ トに、
2枚目のカー ド の挿入部分の突起はセ カ ン ダ リ グラフ ィ ッ
クス スロッ トに取り付けることをおすすめします。
グラフ ィ ックス カ ー ド を取 り付けるには、 以下の操作を行いま
す。
1. グラフ ィ ッ クス カードをシャーシに挿入し、 背面シャーシ
のへりの下でカー ドのバルクヘ ッ ド を回転させます
1。
2. カード をカード ガイ ド の溝に合わせ、 水平にな るまで回転
させます2。
3. カードをPCIe拡張スロ ッ ト に し っか り と押し 込みます
3。
図1-2 グラフ ィ ッ クス カードの取り付け
手順3 ： 電源の接続
1. 拡張スロッ トの保持クランプを閉じて、 カード をスロッ ト
に固定し ます
1。
2. このキ ッ ト に付属 し ている補助電源アダプ タ ー ケーブル
をワー ク ステーシ ョ ンの補助電源装置に接続し てから 2、
グラフ ィ ッ クス カー ド に接続 し ます
3。 以下の図に示すよ
う に、 補助電源アダプ タ ー ケーブルには2つの種類があ り
ます。
注： 4の場所には何も接続 し ないで く だ さ い。 4の差 し込
み口がラ ベルでふ さ いである場合は、 そのラ ベルをはがさ
ないで く ださい。
図1-3 6-8ピ ン電源アダ プ タ ー ケーブルの取り付け
図1- 4 6-デュアル6ピ ン電源アダプ タ ー ケーブルの取 り付け
手順4 ： ワー ク ステーシ ョ ンの再組み立て
1. ワークステーシ ョ ンのカード サポー ト がある場合は、 取 り
付けなお し ます。
2. 側面のア ク セス パネルを取り付けなお します。
3. ワー ク ステーシ ョ ンおよびすべての外付けデバイ スに電源
ケーブルを接続しなおし ます。
4. ワーク ステーシ ョ ンおよびすべての外付けデバイ スの電源
を再び投入し ます。
手順5 ：ソフトウェアの設定
グラフ ィ ックス ドライバーをロードしてセットアップするため
の手順については、 グ ラ フ ィ ッ ク ス カー ド に付属 し ている製造
元の説明書を参照し て く だ さ い。
部品を取り付ける と きに、お使いのワークステーシ ョ ンのモデル
およびオペレーテ ィ ング システム用のデバイス ドライバーの更
新フ ァ イルの有無をhttp://www8.hp.com/jp/ja/
support-drivers.html で確認し、 必要に応じてインストールして く
ださい。
